Cierre rígido SAV con anillo

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV con anillo
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 1
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2mm
Anillo : soldado, alambre redondo Ø 5 mm
Muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo : remachada
Elementos de montaje: 1 eje Ø 5 mm remachado. 1 remache de Ø 3 mm
Alta estabilidad
Bloqueo de la pata de enganche sobre la pata de fijación (especialmente recomendado en caso de vibraciones)
Posibilidad de sellado
Tipo de cierre "caja de municiones"

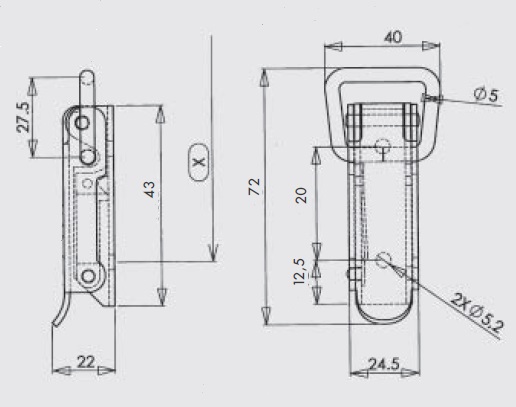

Clasificación de montaje aproximada con el gancho AC 144 : X = 59 mm para una tensión de aproximadamente 150 daN
Tensión máxima en uso: 250 daN
Ganchos estándares : modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerobrutocon agujeros7,800GO.2032-BR*
AceroZinc blancocon agujeros7,800GO.2032-ZI
AceroZinc bicromatadocon agujeros7,800GO.2032-ZB*
Acero inoxidable 18/8brutocon agujeros8,000GO.2032-IB
* Artículos fabricados bajo petición
