Cierre rígido SAV con anillo

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV con anillo
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 1
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2mm
Anillo: soldado, alambre redondo Ø 5 mm
muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo: remachada
Elementos de montaje: 1 eje de Ø 5 mm remachado ; 1 remache de Ø 3 mm
Alta estabilidad
Bloqueo de la palanca sobre la pata de fijación (especialmente recomendado en caso de vibraciones)
Posibilidad de sellado

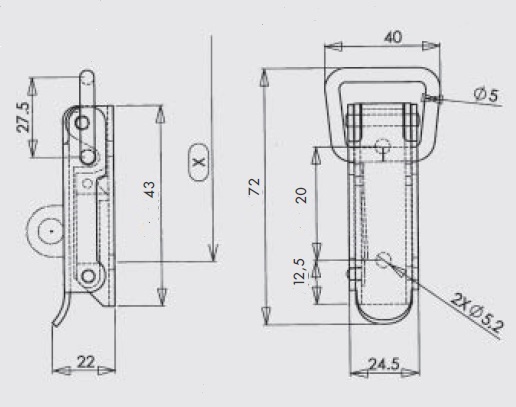

Clasificación de montaje aproximada con el gancho AC 144 : X = 59 mm para una tensión de aproximadamente 150 daN
Tensión máxima en uso: 250 daN
Ganchos estándares : modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerobrutocon agujeros7,900GO.2079-BR*
AceroZinc blancocon agujeros7,900GO.2079-ZI*
AceroZinc bicromatadocon agujeros7,900GO.2079-ZB*
Acero inoxidable 18/8brutocon agujeros8,100GO.2079-IB*
* Artículos fabricados bajo petición
