Cierre rígido SAV con anillo

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2mm

Anillo: soldado, alambre redondo Ø 5 mm (no soldado en GO 79 VZI)

muelle de bloqueo (dependiendo de la versión) : fleje de 12/10e (acero o acero inoxidable) - (Bloqueo con reborde en GO 79 VZI)

Sufridera de bloqueo: remachada

Elementos de montaje: 1 eje de Ø 5 mm remachado ; 1 remache de Ø 3 mm

Alta estabilidad

Bloqueo de la palanca sobre la pata de fijación (especialmente recomendado en caso de vibraciones)

Posibilidad de sellado

Tipo de cierre "caja de municiones"

Solamente el bloqueo E esta equipado de bloqueo con muelle

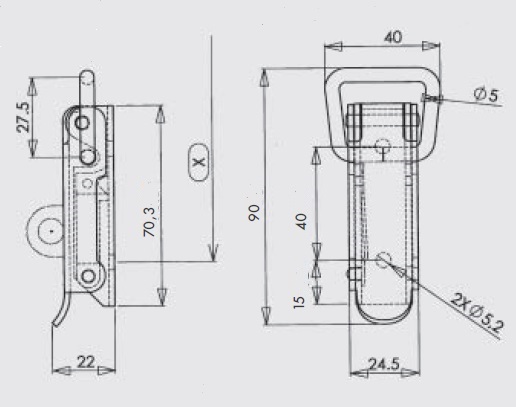

Clasificación de montaje aproximada con el gancho AC 157 : X = 94 mm para una tensión de aproximadamente 150 daN (modelo largo)

Tensión máxima en uso: 250 daN

Ganchos estándares : modelo AC 156 y AC 157 (por modelo largo) - AC 144 por modelo corto

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	bruto	con agujeros	10,650	GO.79-BR*
Acero	bruto	con agujeros	10,720	GO.79-ABR*
Acero	Zinc blanco	con agujeros	10,650	GO.79-ZI
Acero	Zinc bicromatado	con agujeros	10,650	GO.79-ZB*
acero inoxidable 18/8	bruto	con agujeros	11,000	GO.79-IB
Acero	bruto	con agujeros (con bloqueo)	10,900	GO.79-EBR*
Acero	bruto	sin agujero (con bloqueo)	10,970	GO.79-FBR*
Acero	Zinc blanco	con agujeros (con bloqueo)	10,900	GO.79-EZI
Acero	Zinc bicromatado	con agujeros (con bloqueo)	10,900	GO.79-EZB*
Acero inoxidable 18/8	bruto	con agujeros (con bloqueo)	10,900	GO.79-EIB
Acero	Zinc blanco	con agujeros (bloqueo con reborde)	10,900	GO.79-VZI

* Artículos fabricados bajo petición
