Cierre rígido SAV con anillo

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV con anillo
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 1
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 2
Descripción Ficha técnica Complemento

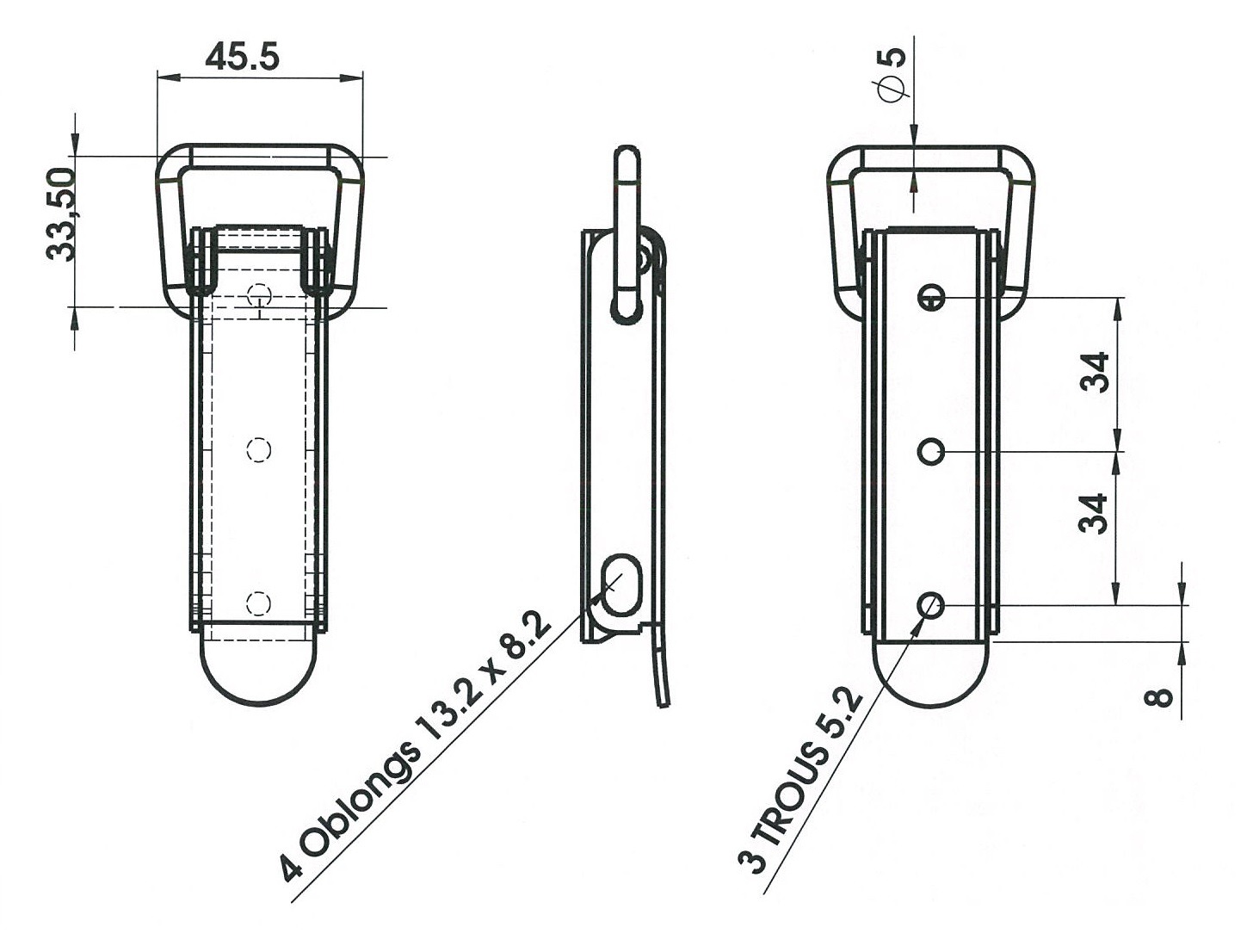

Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2mm
Anillo: soldado, alambre redondo Ø 5 mm
muelle de bloqueo metal de 15/10e
Sufridera de bloqueo: remachada
Elementos de montaje: 1 eje de Ø 5 mm remachado ; 1 remache de Ø 3 mm
Alta estabilidad
Bloqueo de la palanca sobre la pata de fijación (especialmente recomendado en caso de vibraciones)
Posibilidad de sellado
Tipo de cierre "caja de municiones"

Clasificación de montaje aproximada con el gancho AC 155 : X = 131,5 mm para una tensión de aproximadamente 200 daN
Tensión máxima en uso: 300 daN
Ganchos estándares : modelo AC 154 y AC 155
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
AceroZinc blancocon agujeros16,45031101-ZI
* Artículos fabricados bajo petición
