Cierre rígido SAV con anillo

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV con anillo
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 1
  • Cierres Rígidos Cierre Rígido Sav Con Anillo 2
Descripción Ficha técnica Complemento

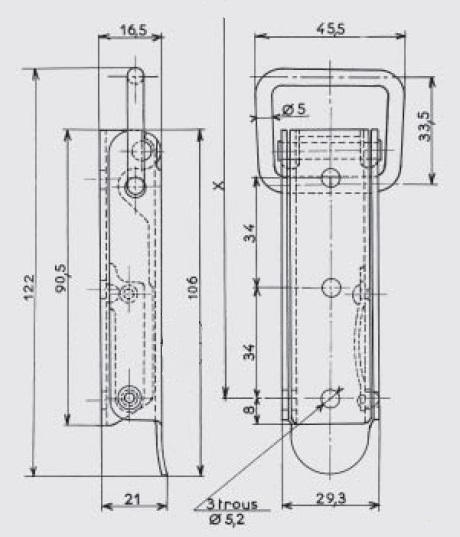

Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2mm
Anillo : soldado, alambre redondo Ø 5 mm
Muelle de bloqueo : metal 15/10e
Sufridera de bloqueo : remachada
Elementos de montaje: 1 eje Ø 5 mm remachado. 1 remache de Ø 3 mm
Alta estabilidad
Bloqueo de la pata de enganche sobre la pata de fijación (especialmente recomendado en caso de vibraciones)
Posibilidad de sellado
Clasificación de montaje aproximada con el gancho AC 155 : X = 131,5 mm para una tensión de aproximadamente 200 daN
Tensión máxima en uso: 300 daN
Ganchos estándares : modelo AC 154 y AC 155
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerobrutocon agujeros16,100GO.33-BR
AceroZinc blancocon agujeros16,100GO.33-ZI
AceroZinc bicromatadocon agujeros16,100GO.33-ZB*
Acero Inoxidable 18/8brutocon agujeros16,100GO.33-IB
* Artículos fabricados bajo petición
