Cierre rígido SAV con anillo

Descripción Ficha técnica Complemento

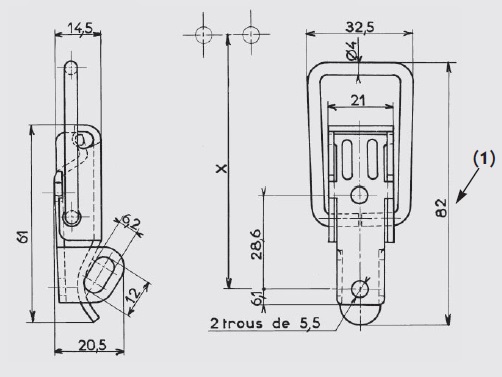

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,5mm o sin agujero de soldadura

Anillo : alambre de Ø 4 mm

Variante GO 24 F: eslora total 111 mm en lugar de 82 mm

Clasificación de montaje aproximada con el gancho AC 121 o AC 123 : X = 78,7 mm para una tensión de aproximadamente 30 daN

Tensión máxima en uso: 60 daN

Ganchos estándares : modelo AC 119, modelo AC 123

Bajo pedido, este cierre de palanca puede equiparse con cualquier anillo especial.

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Para mayor resistencia, el modelo de metal ligero está montado con un anillo de acero galvanizado blanco.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	5,900	GO.24-BR*
Acero	decapado	sin agujero	5,960	GO.24-ABR
Acero	decapado	con rebordes de soldadura	5,960	GO.24-UBR*
Acero	zinc blanco	con agujeros	5,900	GO.24-ZI
Acero	zinc bicromatado	con agujeros	5,900	GO.24-ZB*
Metal ligero	bruto	con agujeros	2,860	GO.24-AL
Inox 18/8	bruto	con agujeros	5,900	GO.24-IB
Inox 18/8	bruto	sin agujeros	5,960	GO.24-AIB*
Acero	zinc blanco	con agujeros	6,490	GO.24-FZI*

* Artículos fabricados bajo petición
