Cierre rígido SAV con anillo y cerradura

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm

Anillo : soldado - alambre redondo de Ø 5 mm

muelle de bloqueo : fleje de 12/10e (acero o acero Inoxidable)

sufridera de bloqueo : remachada

Elementos de ensamblaje : 1 eje de Ø 5 mm remachado ; 1 remache de Ø 3 mm

Alta estabilidad

Bloqueo de la palanca sobre la pata de fijación (especialmente recomendado en caso de vibraciones)

Posibilidad de sellado

Tipo de cierre "caja de municiones"

Este modelo no esta equipado con un bloqueo de resorte

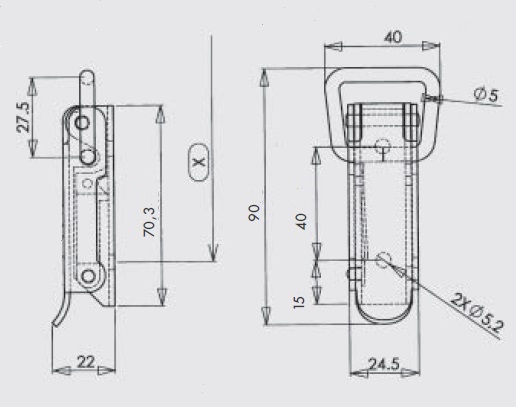

Clasificación de montaje aproximada con el gancho AC 157 : X = 94 mm para una tensión de aproximadamente 150 daN (por modelo largo)

Tensión máxima en uso: 250 daN

Ganchos estándares : modelo AC 156 y AC 157 (por modelo largo) - AC 144 modelo corto

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	bruto	con agujeros	14,900	GO.1032-BR*
Acero	bruto	sin agujero	14,970	GO.1032-ABR*
Acero	Zinc blanco	con agujeros	14,900	GO.1032-ZI*
Acero	Zinc bicromatado	con agujeros	14,900	GO.1032-ZB*
Acero Inoxidable 18/8	bruto	con agujeros	14,900	GO.1032-IB*

* Artículos fabricados bajo petición
