Cierre rígido SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV con varillas
  • Cierres Rígidos Cierre Rígido Sav Con Varillas 1
  • Cierres Rígidos Cierre Rígido Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e

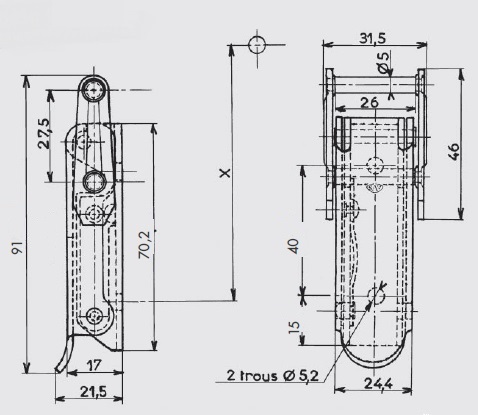

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2mm
2 varillas acanaladas , metal 20/10e
Muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo : remachada, acero inoxidable 18/8 en todos los modelos
Elementos de montaje: 1 eje Ø 4 mm remachado, Inox 18/8 - 1 remache de Ø 3 mm, acero inoxidable 18/8 - 2 espaciadores de Ø 5 mm remachados, acero o acero inoxidable dependiente del material y acabado.
Alta estabilidad
Bloqueo de la pata de enganche sobre la pata de fijación (especialmente recomendado en caso de vibraciones)
Posibilidad de sellado
Intercambiable con en Tipo de cierre "caja de municiones" Modelo GO 32.
Clasificación de montaje aproximada con el gancho AC 144 : X = 44,5 mm para una tensión de aproximadamente 150 daN
Tensión máxima en uso: 250 daN
Gancho estándar : modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Versión de cerradura : cerradura de leva, sumunistrada con 2 llaves.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros11,500GO.34-BR*
AceroZinc bicromatadocon agujeros11,500GO.34-ZB*
AceroZinc blancocon agujeros11,500GO.34-ZI
Acero inoxidable 18/8brutocon agujeros11,500GO.34-IB
* Artículos fabricados bajo petición
