Cierre rígido SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2mm

varillas acanaladas : metal 25/10e

muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable)

Sufridera de bloqueo: remachada, acero inoxidable 18/8 en todos los modelos

Elementos de montaje: 2 espaciadores Ø 5 mm - remachados ; 1 eje de Ø 5 mm remachado ; 1 remache de Ø 3 mm - acero inoxidable 18/8

Alta estabilidad

Bloqueo de la palanca sobre la pata de fijación (especialmente recomendado en caso de vibraciones)

Posibilidad de sellado

Intercambiable con en Tipo de cierre "caja de municiones" Modelo GO 33 y GO 80

Manobrias fáciles

Este modelo no tiene un bloqueo de resorte

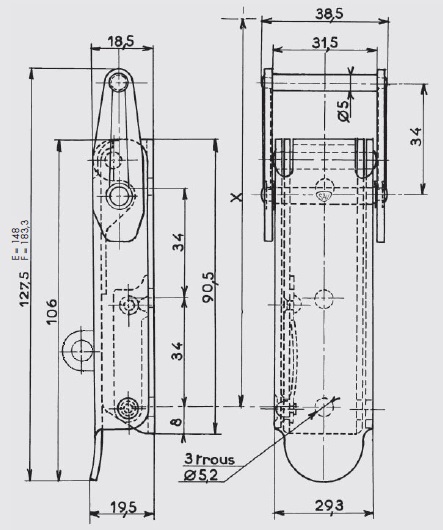

Clasificación de montaje aproximada con el gancho AC 143 : X = 117,9 mm para una tensión de aproximadamente 200 daN

Tensión máxima en uso: 300 daN

Ganchos estándares : modelo AC 143, AC 154 y AC 155

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Versión de cerradura : Modelo GO 81 -cerradura de leva de cilindro sumunistrada con 2 llaves.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	19,100	GO.74-ZB
Acero	zinc blanco	con agujeros	19,100	GO.74-ZI
acero inoxidable 18/8	bruto	con agujeros	19,100	GO.74-IB

* Artículos fabricados bajo petición
