Cierre rígido SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm

Varilla : curvada, acero templado de 15/10e

Muelle de bloqueo : fleje de 12/10e

Sufridera de bloqueo : remachada - Acero inoxidable 18/8 en todos los modelos

cerradura : de leva con cilindro suministrada con 2 llaves

Modelo GE 82 = mitad de cantidad con llave N°92236 y llave N°92226

Modelo GE 82 J = llave N°92236

Modelo GE 82 K = llave N°92226

Muy robusto

Elasticidad garantizada por las varillas de resorte.

Mayor flexibilidad de uso y mayores tolerancias de posicionamiento.

Bloquear la palanca en la posición cerrada (especialmente recomendado para dispositivos sujetos a vibraciones)

Fácil operación a pesar del bloqueo

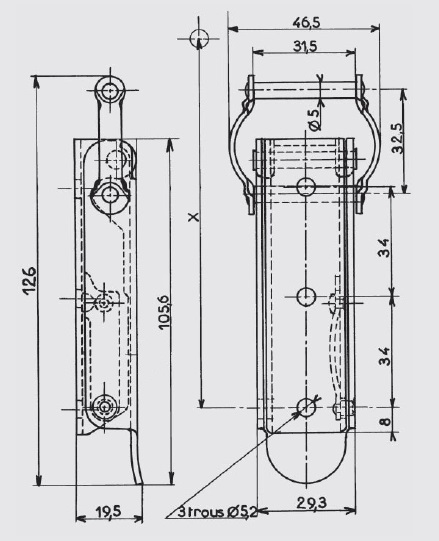

Clasificación de montaje aproximada con el gancho AC 143 : X = 116,5 mm para una tensión de aproximadamente 200 daN

Tensión máxima en uso: 300 daN

Gancho estándar : modelo AC 143

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc blanco	con agujeros	20,000	GE.82-ZI
Acero	zinc bicromatado	con agujeros	20,000	GE.82-ZB*
Acero	zinc blanco	con agujeros	20,000	GE.82-JZI / KZI
Acero	zinc bicromatado	con agujeros	20,000	GE.82-JZB* / KZB*

* Artículos fabricados bajo petición
