Cierre semi rígido SAV con anillo

Descripción Ficha técnica Complemento

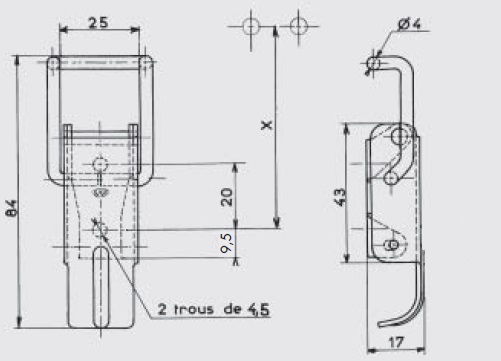

Palanca: invertida - metal de 15/10e

Pata de fijación : metal de 15/10e, 2 agujeros de Ø 4,2 mm (o sin perforación para soldadura)

Anillo : arqueado, alambre redondo de Ø 4 mm

Posibilidad de sellado

Bajo petición este cierre de palanca puede ser equipado de todo anillo especial

Recomendado para ensamblaje sin junta donde los cierres de palanca rígidos no son adecuados

Clasificación de montaje aproximada con el gancho AC 121 o AC 123 : X = 63,3 mm para una tensión de aproximadamente 50 daN

Tensión máxima en uso: 70 daN

Ganchos estándares : modelo AC 121 o AC 123

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	5,600	GE.46-BR*
Acero	decapado	sin agujero	5,630	GE.46-ABR
Acero	zinc blanco	con agujeros	5,600	GE.46-ZI
Acero	zinc bicromatado	con agujeros	5,600	GE.46-ZB*
acero inoxidable	bruto	con agujeros	5,700	GE.46-IB

* Artículos fabricados bajo petición
