Cierre semi rígido SAV con anillo

Descripción Ficha técnica Complemento

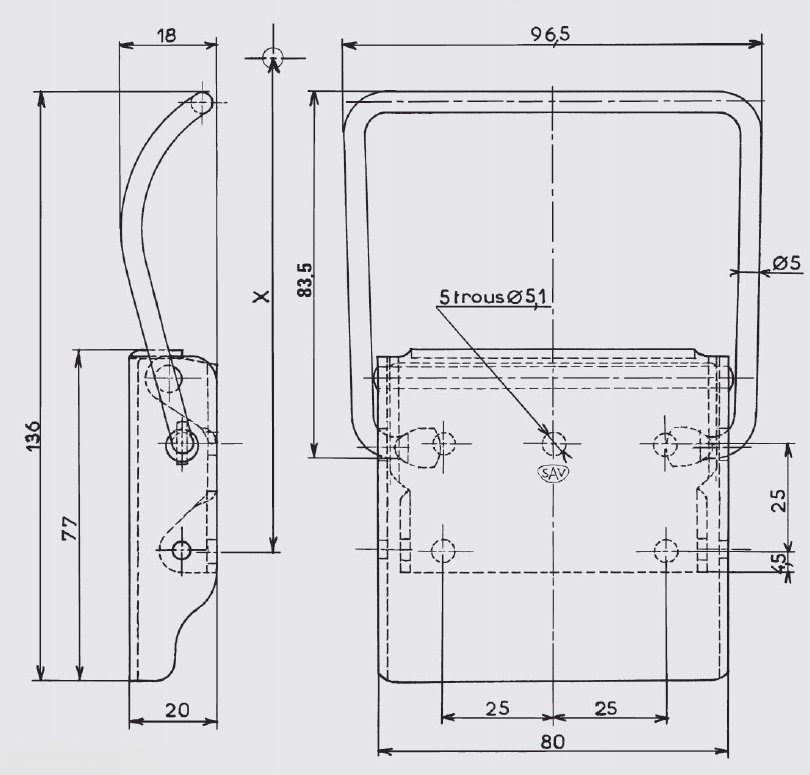

Palanca: metal de 20/10e

Pata de fijación : con "orejas de empaste" - metal de 20/10e, 5 agujeros de Ø 5,1 mm

Anillo : curvado, alambre redondo de Ø 5 mm - aplastado en los extremos

Eje remachado : Ø 5 mm - Acero inoxidable 18/8

Se obtiene una cierta eslasticidad gracias al anillo curvado.

Tolerancias de posicionamiento ampliadas.

Posibilidad de sellado

Bajo petición, este cierre de palanca puede ser equipado con cualquier anillo especial

Clasificación de montaje aproximada con el gancho AC 164 : X = 116,7 mm para una tensión de aproximadamente 150 daN

Tensión máxima en uso: 200 daN

Gancho estándar : modelo AC 164

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc blanco	con agujeros	24,500	GE.91-ZI
Acero	zinc bicromatado	con agujeros	24,500	GE.91-ZB*
Acero	cromado	con agujeros	24,500	GE.91-CH
Acero inoxidable 18/8	bruto	con agujeros	24,500	GE.91-IB

* Artículos fabricados bajo petición
