Push Pull y Clips

Inicio / Catálogo / Fijaciones rápidas : 1/4 de vuelta / Remaches estándares / Push pull / Push Pull y Clips
  • Push pull Push Pull Y Clips 1
  • Push pull Push Pull Y Clips 2
Descripción Ficha técnica Complemento
Pulsador de acero galvanizado blanco
clip de apriete automático de acero blanco con muelle y acabado fosfatado
Clip de remachado acero blanco con muelle y acabado fosfatado
El sistema push-pull permite el montaje rápido de 2 elementos: presionando para bloquear y tirando para liberar los paneles.

El clip de auto-apriete se puede montar en un recorte de 9x7mm
Fuerzas de desbloqueo para remachar clips: de 3 a 9 daN.
Recuerde seleccionar el botón y el clip haciendo coincidir las longitudes L.

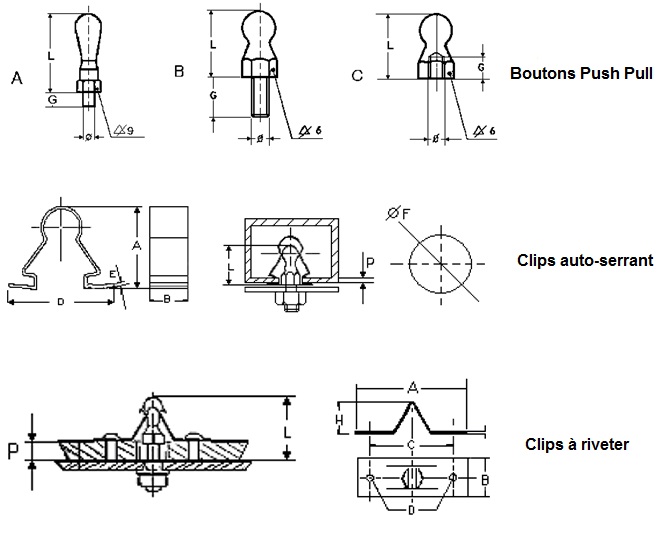

Ø BotóntipoABCDEFGHLPREFERENCIAS
4.2Botón auto roscante------8-11.4ODR.4421148.ZI
M4Botón tipo B------10-11.4-ODR.4401140.BZI
M5Botón tipo B------10-11.4-ODR.4501140.BZI
M5Botón tipo B------5-12-ODR.4501205.BZI
M4Botón tipo B------7-12.4-ODR.4401247.BZI
M5Botón tipo B------4-14-ODR.4501404.BZI
M5Botón tipo B------7-14-ODR.4501407.BZI
M4Botón tipo B------5-12.7-ODR.4401275.BZI
M5Botón tipo B------10-12-ODR.4501200.BZI
M5Botón tipo B------4-12.7-ODR.4501274.BZI
M5Botón tipo B------10-12.7-ODR.4501270.BZI
M4Botón tipo B------10-14-ODR.4401400.BZI
M5Botón tipo B------10-14-ODR.4501400.BZI
M6Botón tipo A------10-25-ODR.4602500.AZI
tipoABCDEFGHLPREFERENCIAS
Clip de apriete automático13.46-170.410.5--11.4de 0.5 a 1mmODR.501140.PH
Clip de apriete automático13.86170.410.5--12de 1 a 1.5mmODR.501200.PH
Clip de apriete automático14.26170.410.5--12.7de 1.5 a 2mmODR.501270.PH
Clip de apriete automático14.26170.410.5--11.4de 1.7 a 2.5mmODR.501271.PH
Clip de apriete automático15.86170.410.5--14de 2.5 a 3.2mmODR.501400.PH
Clip de apriete automático14.66250.410.5--12.7de 1.7 a 2.5mmODR.501272.PH
tipoABCDEFGHLPREFERENCIAS
Clip de remachado50173780.6--16.525de 1.5 a 5mmODR.512500.PH
Clip de remachado50173740.6--16.525de 1.5 a 5mmODR.512501.PH
Clip de remachado261119.580.6--7.514de 3.5 a 5mmODR.511400.PH
Clip de remachado261119.580.5--7.514de 2 a 3.5mmODR.511401.PH
Clip de remachado261119.580.3--7.514de 1 a 2mmODR.511402.PH
* Artículos fabricados bajo petición
