La fermeture 1/4 de tour Oddie est un dispositif à ouverture rapide type DZUS. Il comprend un bouton, retenu sur la partie amovible par un dispositif de maintien, et un clip monté sur la partie fixe.
Un quart de tour du bouton ouvre le dispositif et il suffit de l'enfoncer dans le clip pour le refermer.
Tension maximum de travail recommandée : 300 Newtons
Température maximum de travail : 200°C
Pensez à commander au moins le bouton et le clip. (système de maintien et accessoires en option)
Capacité de serrage maximale du bouton=XXX (pour XXX=2 L=9.4mm, pour XXX=3 L= 10.4mm....)

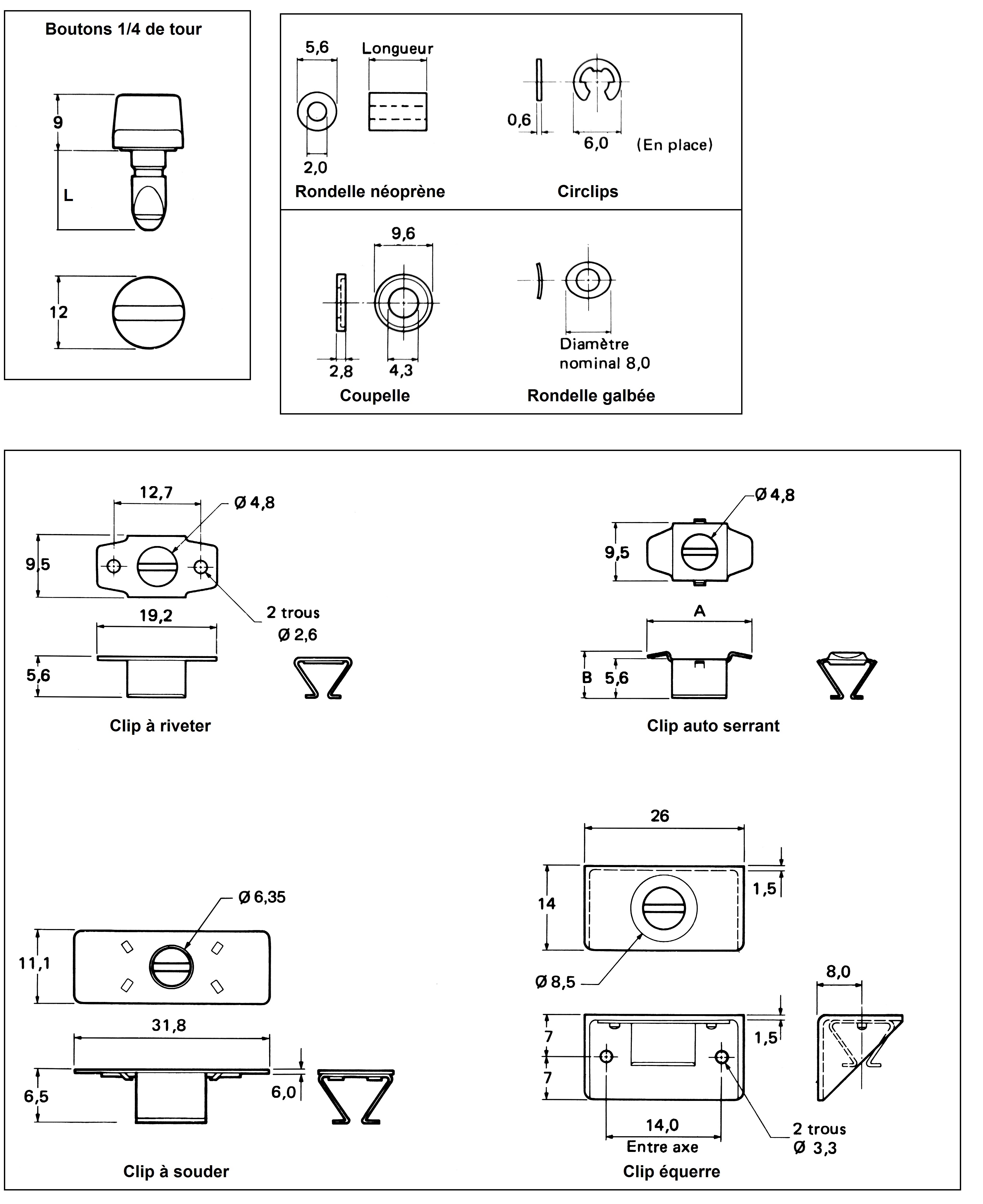

TYPEMATIEREFINITIONCOTE A SERRERREFERENCE
Bouton tête à ailetteAcierZingué blanc2mmODR.114002.ZI
Bouton tête à ailetteAcierZingué blanc...XXXmmODR.104XXX.ZI
Bouton tête à ailetteAcierChromé2mmODR.114002.CH
Bouton tête à ailetteAcierChromé...XXXmmODR.114XXX.CH
Bouton tête à ailetteAcierXylan noir2mmODR.114002.XN
Bouton tête à ailetteAcierXylan noir...XXXmmODR.114XXX.XN
MAINTIEN DES BOUTONS
TYPEMATIEREFINITIONLongueurREFERENCE
RondelleNéoprèneNoir2mmODR.304002.HN
RondelleNéoprèneNoir3mmODR.304003.HN
RondelleNéoprèneNoir...10mmODR.304010.HN
CirclipsAcierZingué-ODR.324000.ZB
CLIPS
TYPEMATIEREFINITIONPour épaisseurREFERENCE
Clip à riveterAcier à ressortXylan noir-ODR.204000.XN
Clip à souderAcier à ressortXylan noir-ODR.224000.XN
Clip sur équerreAcier à ressort + ZamakXylan noir + Zinc-ODR.234000.XN
Clip auto serrant (A=18.9/B=6.7)Acier à ressortXylan noir0.5 à 0.99mmODR.214100.XN
Clip auto serrant (A=17.5/B=7.2)Acier à ressortXylan noir1 à 1.69mmODR.214200.XN
Clip auto serrant (A=16.9/B=8)Acier à ressortXylan noir1.7 à 2.39mmODR.214300.XN
OPTIONS
TYPEMATIEREFINITION-REFERENCE
CoupelleNylonNoire-ODR.394100.HN
Rondelle galbéeInox ressortbrut-ODR.394200.IB
* Articles fabriqués sur demande
