1/4 de tour à tête bombée fendue - Diamètre 6mm

Accueil / Catalogue / Fixations rapides : 1/4 de tour / Rivets aveugles / 1/4 de tour métallique / 1/4 de tour à tête bombée fendue - Diamètre 6mm
  • 1/4 de tour métallique 1/4 De Tour à Tête Bombée Fendue - Diamètre 6mm 1
  • 1/4 de tour métallique 1/4 De Tour à Tête Bombée Fendue - Diamètre 6mm 2
Description Fiche technique Complément
La fermeture 1/4 de tour Oddie est un dispositif à ouverture rapide type DZUS. Il comprend un bouton, retenu sur la partie amovible par un dispositif de maintien, et un clip monté sur la partie fixe.
Un quart de tour du bouton ouvre le dispositif et il suffit de l'enfoncer dans le clip pour le refermer.
Tension maximum de travail recommandée : 900 Newtons
Température maximum de travail : 200°C
Pensez à commander au moins le bouton et le clip. (système de maintien et accessoires en option)
Capacité de serrage maximale du bouton=XXX (pour XXX=2 L=12.2mm, pour XXX=3 L= 15.2mm....)

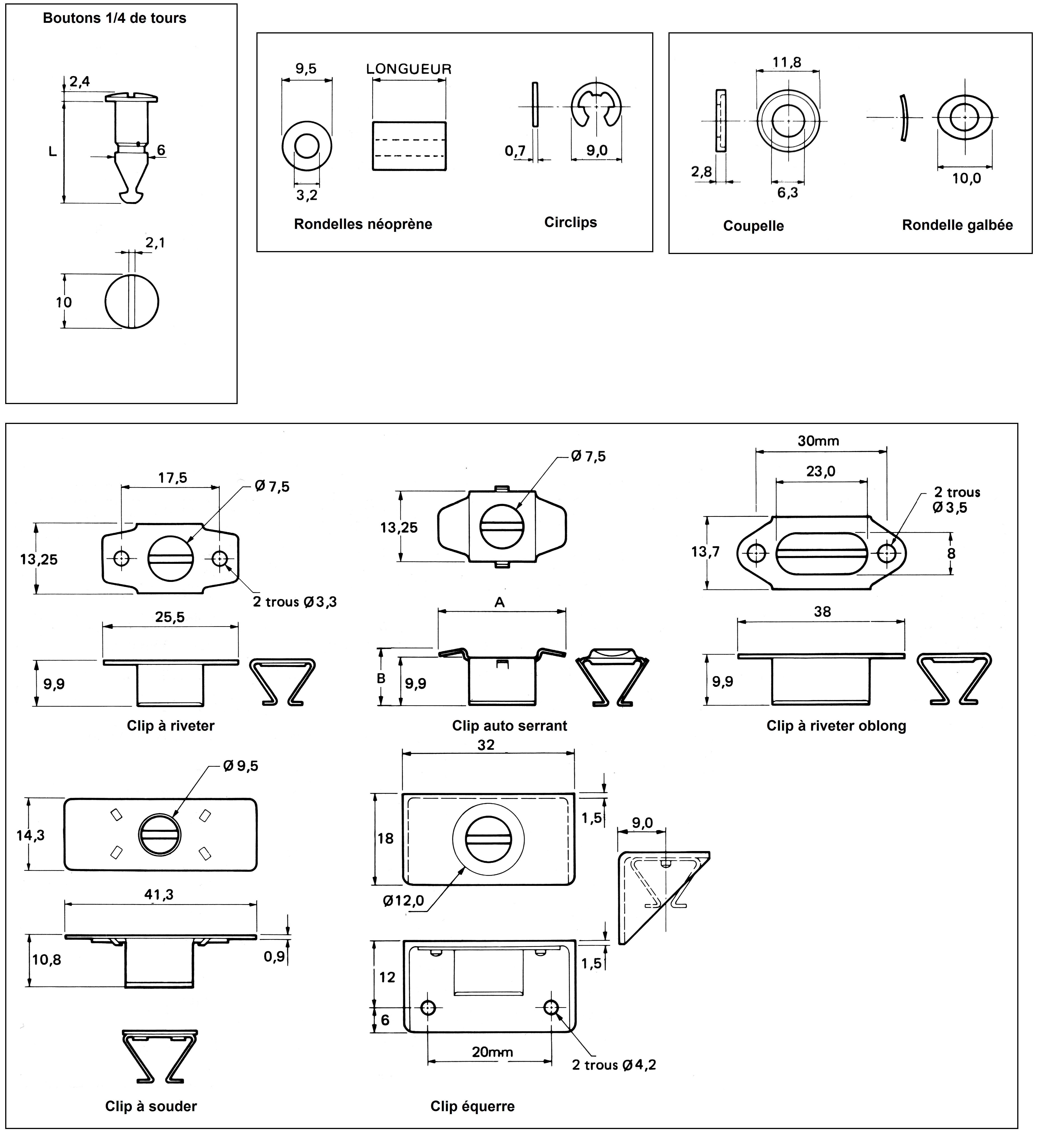

TYPEMATIEREFINITIONCOTE A SERRERREFERENCE
Bouton tête fendueAcierZingué blanc2mmODR.106002.ZI
Bouton tête fendueAcierZingué blanc...XXXmmODR.106XXX.ZI
Bouton tête fendueAcierChromé2mmODR.106002.CH
Bouton tête fendueAcierChromé...XXXmmODR.106XXX.CH
Bouton tête fendueAcierXylan noir2mmODR.106002.XN
Bouton tête fendueAcierXylan noir...XXXmmODR.106XXX.XN
MAINTIEN DES BOUTONS
TYPEMATIEREFINITIONLongueurREFERENCE
RondelleNéoprèneNoir2mmODR.306002.HN
RondelleNéoprèneNoir3mmODR.306003.HN
RondelleNéoprèneNoir...10mmODR.306010.HN
CirclipsAcierZingué-ODR.326000.ZB
CLIPS
TYPEMATIEREFINITIONPour épaisseurREFERENCE
Clip à riveterAcier à ressortXylan noir-ODR.206000.XN
Clip à riveter oblongAcier à ressortZingué bichromaté-ODR.206100.ZB
Clip à souderAcier à ressortXylan noir-ODR.226000.XN
Clip sur équerreAcier à ressort + ZamakXylan noir + Zinc-ODR.236000.XN
Clip auto serrant (A=22.3/B=11.6)Acier à ressortXylan noir0.6 à 1.29mmODR.216100.XN
Clip auto serrant (A=20.9/B=12.4)Acier à ressortXylan noir1.3 à 2.19mmODR.216200.XN
Clip auto serrant (A=19.3/B=13.9)Acier à ressortXylan noir2.2 à 3.69mmODR.216300.XN
OPTIONS
TYPEMATIEREFINITION-REFERENCE
CoupelleNylonNoire-ODR.396100.HN
Rondelle galbéeInox ressortbrut-ODR.396200.IB
* Articles fabriqués sur demande
