Charnières piano Acier - Noeud Roulé - Non percées

Accueil / Catalogue / Charnières / Charnières Piano / Charnières piano Acier - Noeud Roulé - Non percées

Description Complément

Sur demande et par quantité, nous pouvons :
- Fournir des charnières coupées à longueur.
- Fabriquer ces charnières percées.
- Remplacer l'axe en acier par un axe en métal inoxydable ou non ferreux.
- étudier toutes dimensions ne figurant pas sur le tableau ci-dessous.
- Effectuer tous pliages ou façonnages nécessaires.

(1) : Nous réservons la possibilité de stocker cette charnière au pas de 25 mm.

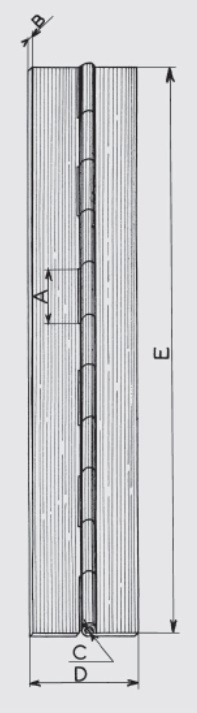

PAS A/mm	EPAISSEUR DU METAL B/mm	Diam.AXE C/mm	LARGEUR OUVERTE D/mm	LONGUEUR E/mm	REFERENCES	POIDS THEORIQUE Kg/Mètre
10	0,6	1,5	16	2000	CP 1006015016 ABR	0,102
10	0,6	1,5	20	2000	CP 1006015020 ABR	0,125
13(1)	1,5	3	30	2000	CP 1315030030 ABR	0,490
13(1)	1,5	3	40	2000	CP 1315030040 ABR	0,610
13(1)	1,5	3	50	2000	CP 1315030050 ABR	0,730
13(1)	1,5	3	65	2000	CP 1315030065 ABR*	0,910
13(1)	1,5	3	80	2000	CP 1315030080 ABR*	1,090
13(1)	1,5	3	120	2000	CP 1315030120 ABR*	1,570
13(1)	1,5	3	200	2000	CP 1315030200 ABR*	2,530
13(1)	1,5	3	240	2000	CP 1315030240 ABR*	3,010
15	0,7	2,4	20	2000	CP 1507024020 ABR	0,180
15	0,7	2,4	25	2000	CP 1507024025 ABR	0,206
15	0,7	2,4	25	2000	CP 1507024025 ABR	0,206
16	0,8	3	35	2000	CP 1608030035 ABR	0,318
16	0,8	3	40	2000	CP 1608030040 ABR	0,360
16	1	2,7	20	2000	CP 1610027020 ABR	0,265
16	1	2,7	25	2000	CP 1610027025 ABR	0,300
16	1	2,7	30	2000	CP 1610027030 ABR	0,335
16	1	2,7	40	2000	CP 1610027040 ABR*	0,405
16	1	2,7	50	2000	CP 1610027050 ABR	0,490
20	1,2	3	40	2000	CP 2012030040 ABR	0,530
20	1,2	3	50	2000	CP 2012030050 ABR	0,610
20	1,2	3	60	2000	CP 2012030060 ABR*	0,690
25	1,5	5	30	2000	CP 2515050030 ABR	0,670
25	1,5	5	40	2000	CP 2515050040 ABR	0,800
25	1,5	5	50	2000	CP 2515050050 ABR	0,900
30	1,5	4	40	2000	CP 3015040040 ABR	0,720
30	1,5	4	50	2000	CP 3015040050 ABR	0,850
30	1,5	4	60	2000	CP 3015040060 ABR	0,970
30	2	6	40	2000	CP 3020060040 ABR	1,120
30	2	6	50	2000	CP 3020060050 ABR	1,270
30	2	6	60	2000	CP 3020060060 ABR	1,470
30	2	6	70	2000	CP 3020060070 ABR	1,570
30	2	6	80	2000	CP 3020060080 ABR	1,700
40	2	8	80	2000	CP 4020080080 ABR	1,950
40	2,5	8	50	2000	CP 4025080050 ABR	1,770
40	2,5	8	60	2000	CP 4025080060 ABR	1,900
40	2,5	8	70	2000	CP 4025080070 ABR	2,170
40	2,5	8	80	2000	CP 4025080080 ABR	2,350
40	3	10	100	2000	CP 4030100100 ABY(axe inox)	7,300
40	3	10	140	2500	CPL 4030100140 EBY*(ailes inversées/ axe inox)	9,125
50	3	10	75	2000	CP 5030100075 ABR	3,150
50	2,5	5	A la demande	2000	CP 5025050 ABR*
50	3	5	A la demande	2000	CP 5030050 ABR*
50	3	6	A la demande	2000	CP 5030060 ABR*
50	3	6	80	2000	CP 5030060080 ABR	5,000
50	3	10	A la demande	2000	CP 5030100 ABR*

* Articles fabriqués sur demande
