Charnières piano Inox - Noeud Roulé - Non percées

Accueil / Catalogue / Charnières / Charnières Piano / Charnières piano Inox - Noeud Roulé - Non percées

Description

Matériau : Inox 304 (A2)
Sur demande et par quantité, nous pouvons :
- Fournir des charnières coupées à longueur.
- Fabriquer ces charnières percées.
- étudier toutes dimensions ne figurant pas sur le tableau ci-dessous.

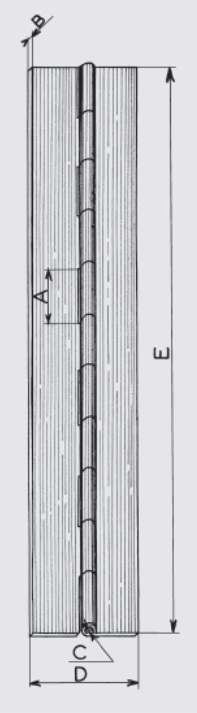

PAS A/mm	EPAISSEUR DU METAL B/mm	Diam.AXE C/mm	LARGEUR OUVERTE D/mm	LONGUEUR E/mm	REFERENCES	POIDS THEORIQUE Kg/Mètre
15	0,6	2,5	20	2000	CP 1506025020 AIB	0,140
15	0,6	2,5	25	2000	CP 1506025025 AIB	0,165
15	0,6	2,5	30	2000	CP 1506025030 AIB	0,190
15	0,8	2	30	2000	CP 1508020030 AIB*	0,190
20	1	3	20	2000	CP 2010030020 AIB	0,300
20	1	3	25	2000	CP 2010030025 AIB	0,325
20	1	3	30	2000	CP 2010030030 AIB	0,375
20	1,2	3	40	2000	CP 2012030040 AIB	0,520
20	1,2	3	50	2000	CP 2012030050 AIB	0,620
20	1,2	3	60	2000	CP 2012030060 AIB	0,700
30	1,5	4	40	2000	CP 3015040040 AIB	0,720
30	1,5	4	50	2000	CP 3015040050 AIB	0,850
30	1,5	4	60	2000	CP 3015040060 AIB	0,980
30	2	6	40	2000	CP 3020060040 AIB	1,120
30	2	6	50	2000	CP 3020060050 AIB	1,270
30	2	6	60	2000	CP 3020060060 AIB	1,470
30	2	6	70	2000	CP 3020060070 AIB	1,570
30	2	6	80	2000	CP 3020060080 AIB	1,700
40	3	10	100	2000	CP 4030100100 AIB	7,300
15	0,6	2,5	20	1000	CPC 1506025020 AIB	0,070
40	3	10	100	2500	CPL 4030100100 EIB* (ailes inversées)	9,125
15	0,6	2,5	30	1000	CPC 1506025030 AIB	0,095
15	0,6	2,5	20	1000	CPC 1506025020 AIB	0,070
15	0,6	2,5	25	1000	CPC 1506025025 AIB	0,083
15	0,6	2,5	30	1000	CPC 1506025030 AIB	0,095
20	1	3	25	1000	CPC 2010030025 AIB	0,163
20	1,2	3	40	1000	CPC 2012030040 AIB	0,260
20	1,2	3	50	1000	CPC 2012030050 AIB	0,310
30	2	6	60	1000	CPC 3020060060 AIB	0,743
30	2	6	80	1000	CPC 3020060080 AIB	0,850

* Articles fabriqués sur demande
