Compas à Arrêt

Accueil / Catalogue / Articles de caisserie / Compas et Coulisseaux / Compas à Arrêt
  • Compas et Coulisseaux Compas à Arrêt 1
  • Compas et Coulisseaux Compas à Arrêt 2
Description Complément
Branche femelle : voir tableau.
Branche mâle : voir tableau.
Equerre : métal de 20/10e.
Plaquette : métal de 20/10e.
Plot d'arrêt : riveté Ø 5 mm.
Eléments d'assemblage : 3 rivets Ø 4mm.

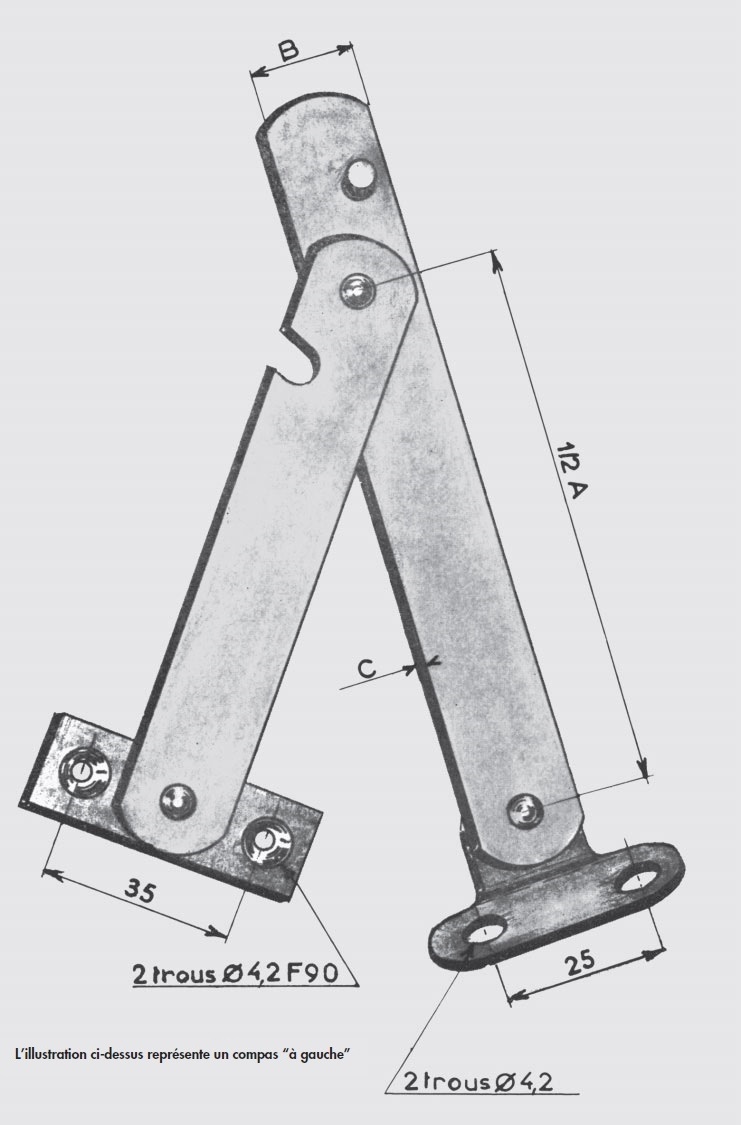

Le dessin représente le montage standard.
Sur demande, ces compas peuvent être équipés de 2 équerres ou de 2 plaquettes.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
A/mmB/mmC/mmMATIEREFINITIONPOIDS
THEORIQUE
Kg/cent		REFERENCES
DROITE		REFRENCES
GAUCHE
250202Acierzing.blanc12,500BA.822.ZIBA.823.ZI
* Articles fabriqués sur demande
