Coulisseau à Plaquette

Accueil / Catalogue / Articles de caisserie / Compas et Coulisseaux / Coulisseau à Plaquette
  • Compas et Coulisseaux Coulisseau à Plaquette 1
  • Compas et Coulisseaux Coulisseau à Plaquette 2
Description Complément
Branche : voir dimensions sur tableau.
Equerre : 140 et 200 en 15/10e, 250 et 300 en 20/10e.
Plaquette : 140 et 200 en 15/10e, 250 et 300 en 20/10e.
Eléments d'assemblage : 1 rivet Ø 41 rivet double portée.
Sur demande, ces modèles peuvent être équipés de curseurs à vis avec équerre ou plaquette.
L'équerre et la plaquette peuvent être montées indifféremment, fixe ou coulissante. Dans ce cas, préciser le montage.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS

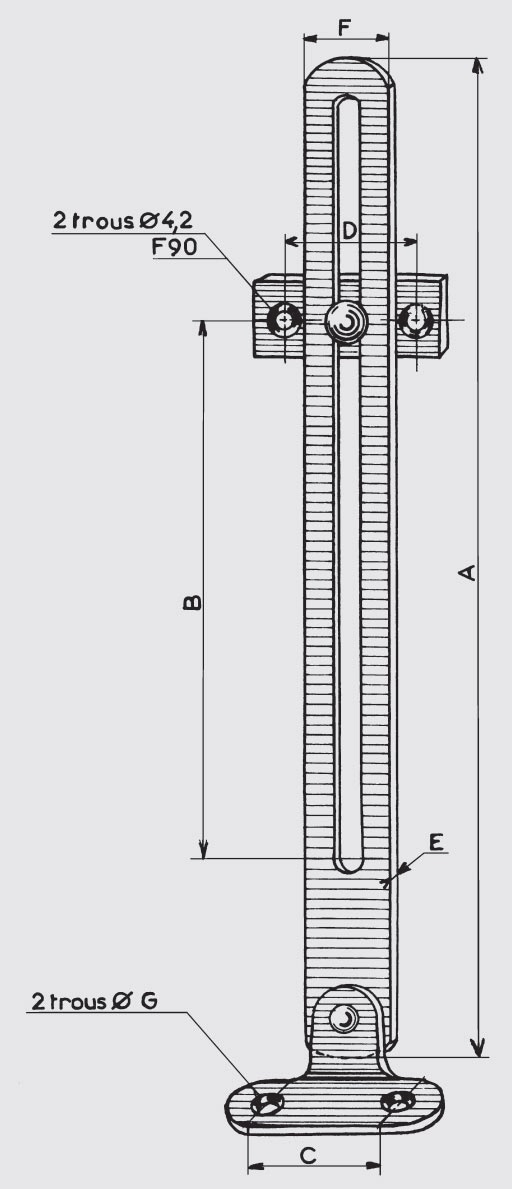

A/mmB/mm
Maxi		C/mmD/mmE/mmF/mmG/mmPOIDS
THEORIQUE
Kg/cent		Acier zingué blancAcier nickeléAcier laitonnéLaiton poli
30024124,5332,5204,212,100BC.873-ZI* BC.873-NI*BC.873-LA*BC.873-LP*
* Articles fabriqués sur demande
