Grenouillère Elastique SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à anneau
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 2
Description Fiche technique Complément

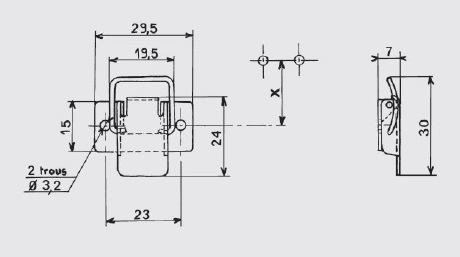

Levier : métal de 8/10e.
Patte de fixation : métal de 8/10e, fixation extérieure par 2 trous de Ø ; 3,2 mm ou non percée pour soudure.
Anneau : galbée, corde à piano de Ø ; 1,5 mm.
Axe d'articulation : métal de Ø ; 2 mm.
Modèle miniaturisé.
Bonne souplesse d'utilisation.
Cote approximative de montage : avec le crochet AC.118 X= 20,1 mm pour une tension d'environ 15 daN.
Tension maxi en utilisation : 30 daN.
Crochet standard : Modèle AC.118.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Sur demande cette grenouillère peut être équipée de tout anneau spécial.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapé sans trou0,620GE.1018-ABR*
Acier zingage bichromaté avec trous0,630GE.1018-ZB*
Acier zingage blanc avec trous0,630GE.1018-ZI*
Inox 18/8 brut avec trous0,630GE.1018-IB
Inox 18/8 brut sans trou0,620GE.1018-AIB*
Inox 18/8 polissage avec trous0,623GE.1018-IP*
* Articles fabriqués sur demande
