Grenouillère Elastique SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à anneau
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 2
Description Fiche technique Complément

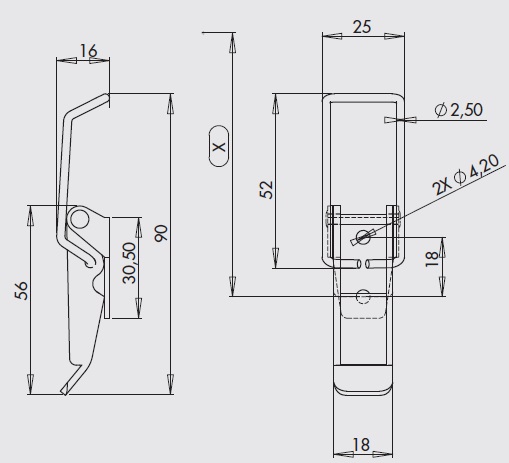

Levier : inversé, métal de 20/10e.
Patte de fixation : métal de 15/10e, 2 trous de Ø ; 4,2 mm ou non percée pour soudure.
Anneau : courbé, corde à piano Ø ; 2,5 mm.
Elements d'assemblage : 1 axe Ø ; 3 mm rivetés, acier ou inox suivant la finition.
Possibilités de plombage : voir patte de fixation version GE.100
Bonne souplesse d'utilisation.
Encombrement réduit.
Cote approximative de montage : X= 75 mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 50 daN.
Crochet utilisable : Modèle AC.101.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Variante : Grenouillère équipée avec une patte de fixation non percée, galbée pour montage sur surface convexe : Modèle GE.1061V*
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapéavec trous3,800GE.1061-BR*
Acier décapésans trou3,800GE.1061-ABR
Acier zingage blanc avec trous3,800GE.1061-ZI*
Acier zingage bichromaté avec trous3,800GE.1061-ZB*
Inox 18/8 brut avec trous3,800GE.1061-IB
Inox 18/8 brut sans trou3,800GE.1061-AIB*
* Articles fabriqués sur demande
