Grenouillère Elastique SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à anneau

Description Fiche technique Complément

Levier : métal de 20/10e
Patte de fixation : renforcée, métal de 20/10e, 2 trous de &slash; 5,2 mm ou non percée pour soudure.
Anneau : galbé, corde à piano &slash; 2 mm.

Bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Nombreuses manoeuvres possibles sans relÔchement du serrage.
Adaptation possible d'anneaux de formes diverses.

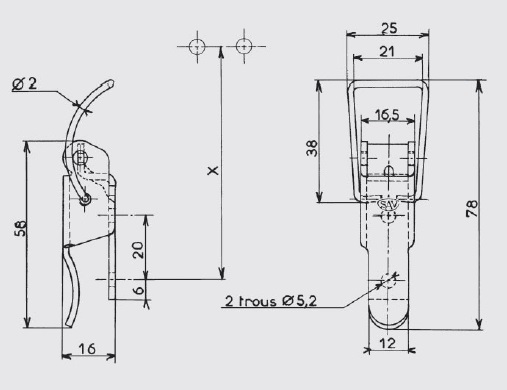

Cote approximative de montage avec le crochet AC.121 : X= 77,5 mm pour une tension d'environ 35 daN.
Tension maxi en utilisation : 50 daN.
Crochets standards : Modèle AC.121.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.

Télécharger fichier IGS

MATIERE	FINITION	FIXATION	POIDS THEORIQUE KG/CENT	REFERENCES
Acier	brut	avec trous	3,600	GE.5-BR*
Acier	brut	sans trou	3,700	GE.5A-BR
Acier	zingage blanc	avec trous	3,600	GE.5-ZI
Acier	zingage bichromaté	avec trous	3,600	GE.5-ZB*
Acier	chromage	avec trous	3,600	GE.5-CH*
Alliage léger	brut	avec trous	1,300	GE.5-AL*
Inox 18/8	brut	avec trous	3,600	GE.5-IB
Inox 18/8	brut	sans trou	3,700	GE.5A-IB*
Inox 18/8	polissage	avec trous	3,600	GE.5-IP*

* Articles fabriqués sur demande
