Grenouillère Elastique SAV à anneau

  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 2
Description Fiche technique Complément
Levier : métal de 8/10e
Patte de fixation : métal de 10/10e, 2 trous de Ø ; 3,2 mm ou non percée pour soudure.
Anneau : galbé, corde à piano Ø ; 1,5 mm en acier ou inox 18/8 suivant matière.
Axe d'articulation : Ø ; 2 riveté (acier ou acier inox 18/8).
Modèle miniaturisé.
Bonne souplesse d'utilisation.

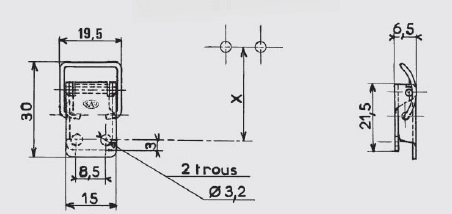

Cote approximative de montage avec le crochet AC.118 : X= 31,1 mm pour une tension d'environ 15 daN.
Tension maxi en utilisation : 30 daN.
Crochets standards : Modèle AC.118.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT
REFERENCES
Acierdécapéavec trous0,650GE.18-BR*
Acierdécapésans trou0,660GE.18-ABR
Acierzingage blancavec trous0,650GE.18-ZI
Acierzingage bichromatéavec trous0,650GE.18-ZB*
Inox 18/8 brutavec trous0,650GE.18-IB
Inox 18/8 brut sans trou 0,660GE.18-AIB*
Inox 18/8 poliavec trous0,650GE.18-IP
* Articles fabriqués sur demande
