Grenouillère Elastique SAV à anneau

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à anneau
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Anneau 2
Description Fiche technique Complément
Levier : métal de 8/10e
Patte de fixation : métal de 10/10e, 2 trous de Ø ; 3,2 mm ou non percée pour soudure.
Anneau : galbé, corde à piano Ø ; 1,5 mm en acier ou inox 18/8 suivant matière.
Axe d'articulation : Ø ; 2 riveté (acier ou acier inox 18/8).
Modèle miniaturisé.
Bonne souplesse d'utilisation.
Pattes pour plombage.

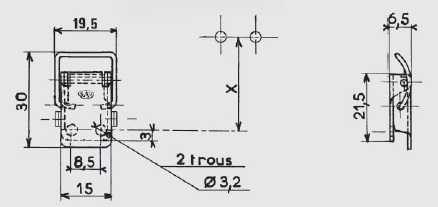

Cote approximative de montage avec le crochet AC.118 : X= 31,1 mm pour une tension d'environ 15 daN.
Tension maxi en utilisation : 30 daN.
Crochets standards : Modèle AC.118.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage blancavec trous0,650GE.1008-ZI*
Acierzingage bichromatéavec trous0,650GE.1008-ZB*
Inox 18/8 brutavec trous0,650GE.1008-IB*
* Articles fabriqués sur demande
