Grenouillère Elastique SAV à anneau
Accueil
/
Catalogue
/
Grenouillères Métalliques / Crochets / Contreplaques
/
Grenouillères Elastiques
/ Grenouillère Elastique SAV à anneau
Description
Fiche technique
Complément

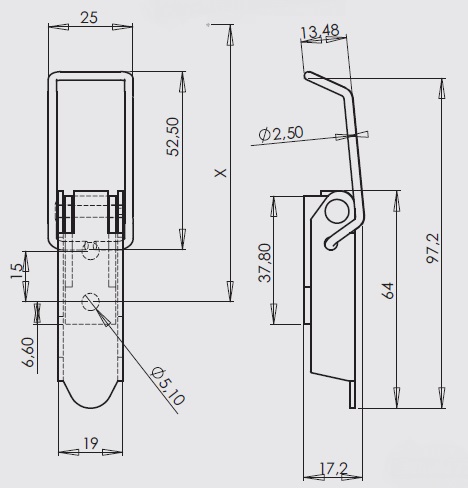

Levier : métal de 15/10e.
Patte de fixation : renforcée, métal de 20/10e, 2 trous de Ø ; 5,1 mm ou non percée pour soudure.
Anneau : courbé, corde à piano de Ø ; 2,5 mm.
Elément d'assemblage : 1 rivet foré Ø ; 3 mm.
Bonne souplesse d'utilisation.
Tolérances de positionnement élargies.
Nombreuses manoeuvres possibles sans relÔchement du serrage.
Adaptation possible d'anneaux de formes et longueurs diverses.
Cote approximative de montage : avec le crochet AC.101 : X= 80 mm pour une tension d'environ 35 daN.
Tension maxi en utilisation : 50 daN.
Crochet standard : Modèle AC.101
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIERE
FINITION
FIXATION
POIDS THEORIQUE
KG/CENT
REFERENCES
Acier
zingage blanc
avec trous
5,000
GE.575-ZI
Acier
zingage bichromaté
avec trous
5,000
GE.575-ZB*
Inox 18/8
brut
avec trous
5,000
GE.575-IB
* Articles fabriqués sur demande
