Grenouillère Elastique SAV à biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à biellettes
  • Grenouillères Elastiques Grenouillère Elastique Sav à Biellettes 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,2 mm.
Biellette : galbées, acier trempé de 15/10e
Ressort de verrouillage : feuillard écroui de 12/10e
Plot de verrouillage : riveté, inox de 18/8 dans tous les cas.
Très grande robustesse.
Elasticité garantie par les biellettes-ressorts. Plus grande souplesse d'utilisation et tolérances de positionnement élargies.
Verrouillage du levier en position fermée (particulièrement recommandé pour des appareils soumis à des vibrations).
Possibilité de plombage.
(1) Ce modèle n'est pas équipé de verrouillage à ressort.

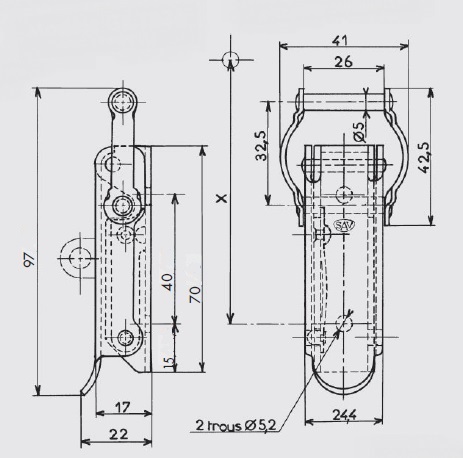

Cote approximative de montage avec le crochet AC.144 : X= 84,5 mm pour une tension d'environ 150 daN.
Tension maxi en utilisation : 250 daN.
Crochets standards : Modèle AC.144.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous15,250GE.1036-ZB*
Acierzingage blancavec trous15,250GE.1036-ZI
* Articles fabriqués sur demande
