Grenouillère Elastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage

Description Fiche technique Complément

Levier : métal de 8/10e.
Patte de fixation : métal de 10/10e, 2 trous de Ø ; 3,2 mm ou non percée pour soudure.
Patte d'accrochage ép. 1 mm acier à ressort ou inox écroui.
Axe d'articulation : Ø ; 2 riveté (acier ou acier inox 18/8).

Modèle miniaturisé.
Bonne souplesse d'utilisation.
Possibilité d'accrochage en gorge.

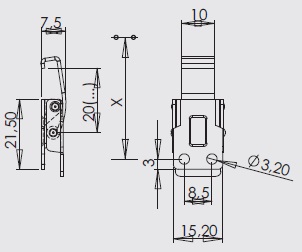

Cote approximative de montage : avec le crochet AC.118 : X= 34,9 mm pour une tension d'environ 15 daN.
Tension maxi en utilisation : 30 daN.
Crochets standards : Modèle AC.118.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Sur demande, cette grenouillère peut être équipée de tout anneau spécial.

Télécharger fichier IGS

MATIERE	FINITION	FIXATION	POIDS THEORIQUE KG/CENT	REFERENCES
Acier	décapé	avec trous	0,650	GE.2018-BR*
Acier	décapé	sans trou	0,660	GE.2018-ABR*
Acier	zingage blanc	avec trous	0,650	GE.2018-ZI*
Inox 18/8	brut	avec trous	0,650	GE.2018-IB*
Inox 18/8	poli	avec trous	0,650	GE.2018-IP*

* Articles fabriqués sur demande
