Grenouillère élastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère élastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 15/10e à plat, ajouré sur modèle porte cadenas.
Patte de fixation : nervurée,métal de 15/10e, 2 trous de Ø ; 3,65 mm ou non percée pour soudure (option : modèle rallongé pour porte cadenas).
Patte d'accrochage : cambrée, roulée sur l'axe, acier trempé (ou inox) ép 10/10e
Eléments d'assemblage : 2 rivets forés Ø3 mm pour version acier et axe inox 18/8 pour version inox; 2 pivots d'articulation rivetés, inox 18/8.
Bonne souplesse d'utilisation.
Conèue pour accrochage en gorge.

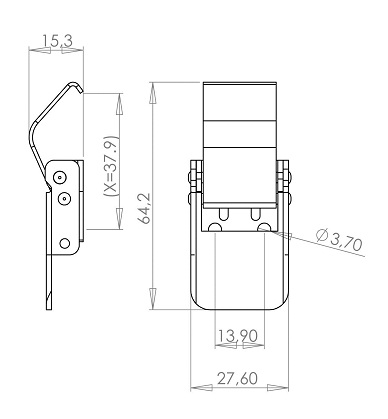

Côte approximative de montage : X = 37,9mm pour une tension d'environ 30 daN.
Tension maxi en utilisation : 50 daN.
Crochet utilisable : Modèle AC.148 - AC.149 - ...
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingué blancavec trous3,000GE 4012 ZI
Inoxbrutavec trous3,200GE 4012 IB*
* Articles fabriqués sur demande
