Grenouillère élastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère élastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm.
Patte d'accrochage : nervurée acier trempé ou inox 18/8 de 20/10e .
Ressort de verrouillage : feuillard écroui de 12/10e acier ou inox.
Plot de verrouillage : riveté, inox 18/8 dans tous les modèles.
Eléments d'assemblage : 2 axes Ø ; 5 mm en inox 18/8 rivetés, 1 rivet Ø ; 3 mm, en inox 18/8 dans tous les modèles.
Résistance exceptionnelle aux efforts de traction.
Verrouillage du levier en position fermée, d'o¨ une très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Large surface d'appui de la patte d'accrochage.
Manoeuvre aisée.
Conèue pour accrochage en gorge.

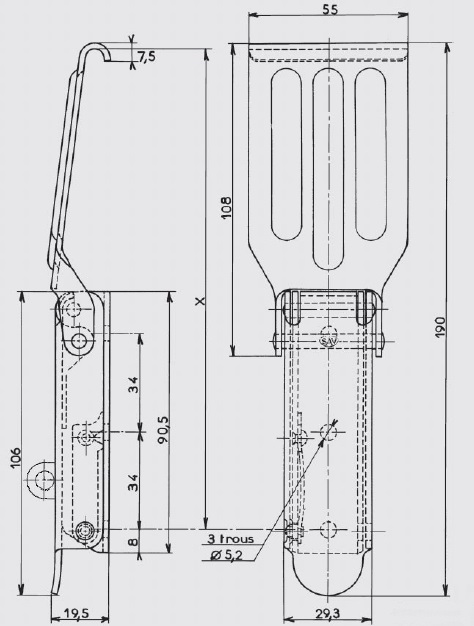

Cote approximative de montage : X= 168,5 mm pour une tension d'environ 275 daN.
Tension maxi en utilisation : 450 daN.
Crochets utilisables : Modèle AC.158 ou AC.159.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
(1)Sans système de verrouillage à ressort.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous24,500GE.93-ZB*
Acier zingage blancavec trous24,500GE.93-ZI
Inox 18/8brut avec trous24,500GE.93-IB
Inox 18/8passivation avec trous24,500GE.93-IA*
* Articles fabriqués sur demande
