Grenouillère élastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère élastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,2 mm.
Patte d'accrochage : nervurée acier trempé (ou inox).
Ressort de verrouillage : feuillard écroui de 12/10e (acier ou inox).
Plot de verrouillage : riveté, inox 18/8 dans tous les modèles.
Eléments d'assemblage : 1 axe Ø ; 4 mm en inox 18/8 riveté, 1 axe Ø ; 5 mm, riveté, inox 18/8 ; 1 rivet Ø ; 3 mm, inox 18/8.
Très grande résistance aux efforts de traction.
Verrouillage du levier sur la patte de fixation d'o¨ une très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Conèue pour accrochage en gorge.

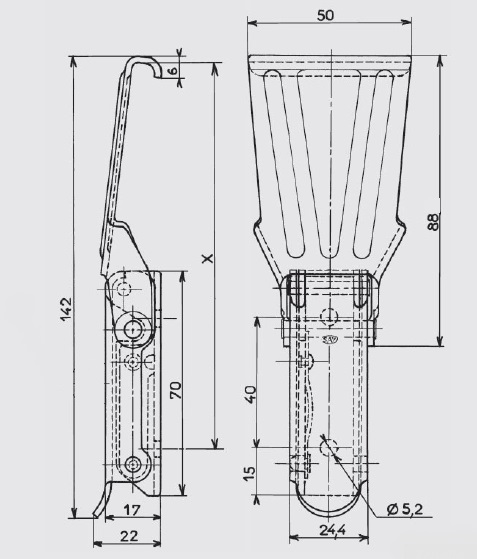

Cote approximative de montage : X= 119,5 mm pour une tension d'environ 200 daN.
Tension maxi en utilisation : 350 daN.
Résistance maxi : 500 daN
Crochets utilisables : Modèle AC.158 ou AC.159.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous16,500GE.50-ZB*
Acier zingage blancavec trous16,500GE.50-ZI
Inox 18/8brut avec trous16,500GE.50-IB
* Articles fabriqués sur demande
