Grenouillère élastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère élastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 2
Description Fiche technique Complément

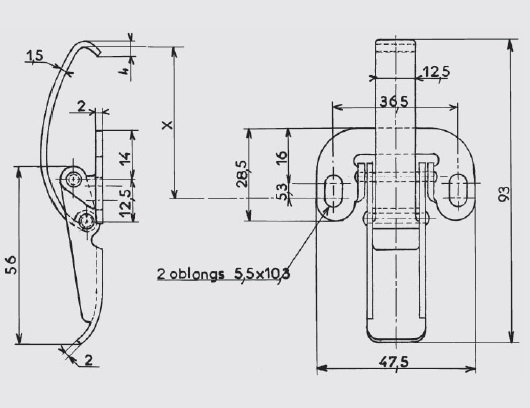

Levier : inversé, métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,5 mm x 10,3 mm.
Patte d'accrochage : galbée, roulée sur l'axe, acier trempé 15/10e.
Ressort de verrouillage : feuillard écroui de 6/10e.
Plot de verrouillage : riveté, inox 18/8 dans tous les modèles.
Eléments d'assemblage : 2 axes Ø ; 3 mm rivetés.
Très grande souplesse d'utilisation.
Règlage du positionnement grÔce aux lumières de fixation.
Recommandée pour la fermeture de capots.
Cote approximative de montage : X= 50,4 mm pour une tension d'environ 50 daN.
Tension maxi en utilisation : 100 daN.
Crochet utilisable : Modèle AC.103.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapé avec trous4,600GE.60-BR*
Acier zingage blanc avec trous4,600GE.60-ZI
Acier zingage bichromaté avec trous4,600GE.60-ZB*
Inox 18/8brut avec trous4,600GE.60-IB
* Articles fabriqués sur demande
