Grenouillère élastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère élastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : inversé, métal de 20/10e
Patte de fixation : métal de 15/10e, 2 trous de Ø ; 4,2 mm ou non percée pour soudure.
Version GE.100 avec oreilles de plombage
Patte d'accrochage : acier trempé.
Patte d'accrochage inox : inox recuit E3
Eléments d'assemblage : 2 axes Ø ; 3 mm rivetés, en acier ou inox suivant la finition.
Bonne souplesse d'utilisation.
Conèue pour prise en gorge.

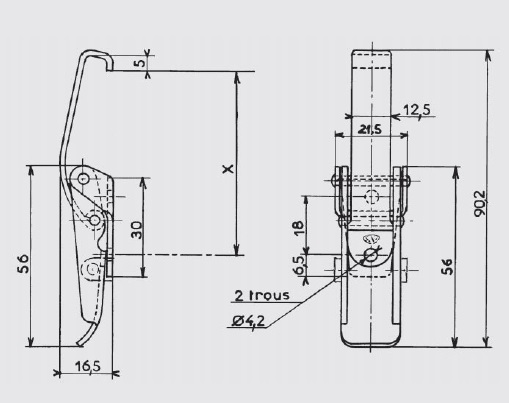

Cote approximative de montage : X= 61,3 mm pour une tension d'environ 50 daN.
Tension maxi en utilisation : 70 daN.
Crochet utilisable : Modèle AC.113.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Variante : Grenouillère équipée avec une patte de fixation non percée, galbée pour montage sur surface convexe : Modèle GE.61 V* - Modèle GE.100 V*.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapéavec trous4,400GE.100-BR*
Acierdécapésans trou4,440GE.100-ABR*
Acierzingage blancavec trous4,400GE.100-ZI
Acierzingage bichromatéavec trous4,400GE.100-ZB*
Inox 18/8brutavec trous4,400GE.100-IB
Inox 18/8brutsans trou4,440GE.100-AIB*
* Articles fabriqués sur demande
