Grenouillère Elastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : avec trous de plombage, métal de 20/10e, 2 trous de fixation de Ø ; 4,2 mm.
Patte d'accrochage : acier trempé ou inox 18/8 de 12/10e.
Elements d'assemblage : 1 axe Ø ; 3 mm riveté en inox 18-8, 2 pivots d'articulation en inox 18-8.
Grande sécurité à l'ouverture accidentelle (lors de vibrations par exemple).
Très bon aspect esthétique.
Faible encombrement.
Possibilité de plombage
Manoeuvre très aisée.
En position ouverte, la grenouillère se rabat entièrement, évitant ainsi toute détérioration accidentelle.
Modèle conèu pour accrochage en gorge.

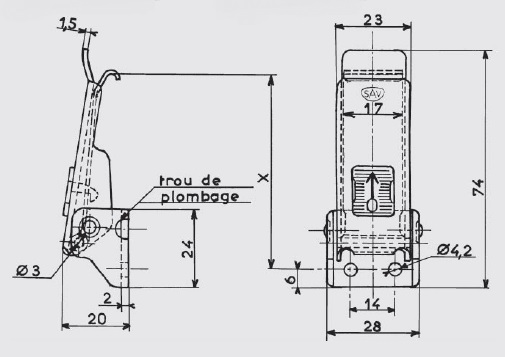

Cote approximative de montage : X= 62,8 mm pour une tension d'environ 115 daN.
Tension maxi en utilisation : 140 daN.
Résistance maxi : 180 daN.
Courses de débattement = 11 mm.
Crochet utilisable : Modèle AC.161.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Variante GE.67E* et GE68E* sont équipées d'une patte de fixation inversée (trous sous la grenouillère).
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage blanc avec trous5,600GE.68-ZI
Acier zingage bichromaté avec trous5,600GE.68-ZB*
Inox 18/8 brut avec trous5,600GE.68-IB
Inox 18/8 polissage avec trous5,600GE.68-IP*
* Articles fabriqués sur demande
