Grenouillère Elastique SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : inversé, métal de 20/10e.
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm, ou non percée pour soudure.
Patte d'accrochage : roulée sur l'axe, acier trempé de 20/10e.
Elements d'assemblage : 1 axe Ø ; 6 mm riveté en acier ou inox 18/8 ; 2 pivots d'articulation rivetés en acier ou inox 18/8.
Très grande robustesse.
Bonne souplesse d'utilisation.
Possibilité de plombage
Cette grenouillère peut être équipée de pattes d'accrochage de différentes longueurs.
Conèue pour prise en gorge

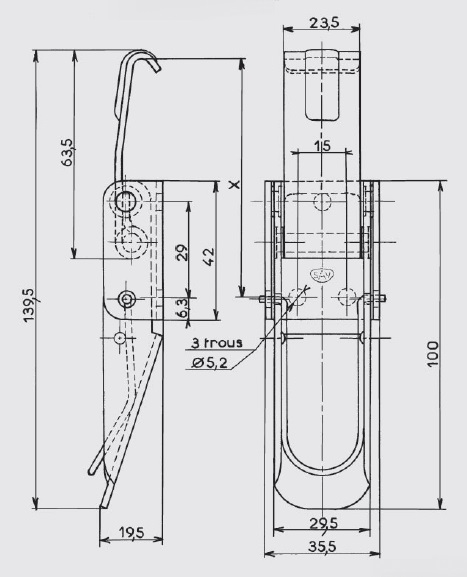

Cote approximative de montage : X= 75,8 mm pour une tension d'environ 250 daN.
Tension maxi en utilisation : 400 daN (pour la version acier uniquement)
Résistance maxi : 500 daN.  (pour la version acier uniquement)
Crochet utilisable : Modèle AC.167.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier décapé sans trou13,000GE.84-ABR
Acier zingage bichromaté avec trous13,000GE.84-ZB
Inox brut avec trous13,000GE.84-IB*
* Articles fabriqués sur demande
