Grenouillère élastique SAV à patte d'accrochage rabattable à charnière

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère élastique SAV à patte d'accrochage rabattable à charnière
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage Rabattable à Charnière 1
  • Grenouillères Elastiques Grenouillère élastique Sav à Patte D'accrochage Rabattable à Charnière 2
Description Fiche technique Complément
Levier : métal de 15/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm.
Patte d'accrochage : roulée sur l'axe, acier trempé ou inox (renforcée si inox).
Charnon à fixer : métal de 15/10e
Eléments d'assemblage : 2 axes Ø ; 4 mm en inox 18/8 riveté, 2 pivots d'articulation, rivetés 18/10.
Le modèle GE.45-F est équipé d'une patte d'articulation de 70 mm.
Modèle servant de charnière tout en permettant d'assurer le serrage pour une étanchéité demandée.
Montage couplé avec grenouillère GE.40.
Très grande résistance aux efforts de traction.
Possibilité de plombage.
Fermeture et ouverture aisées malgré de fortes tensions.
Sur demande, possibilité d'équiper cette grenouillère de pattes d'accrochage de différentes longueurs.

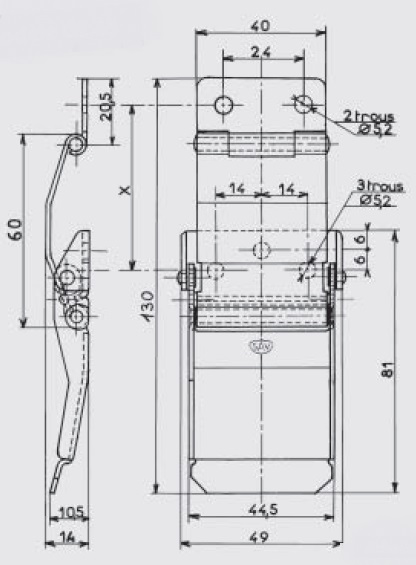

Cote approximative de montage : X= 62,2 mm pour une tension d'environ 150 daN pour patte F.
Tension maxi en utilisation : 200 daN.
Résistance maxi : 300 daN.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous10,620GE.45-ZB
Acier zingage bichromaté avec trous11,060GE.45-FZB
* Articles fabriqués sur demande
