Grenouillère Elastique SAV à patte d'accrochage rabattable

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage rabattable
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 2
Description Fiche technique Complément
Levier : inversé, métal de 15/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,2 mm.
Patte d'accrochage : roulée sur axe, acier trempé ou inox.
Elements d'assemblage : 1 axe Ø ; 4 mm, riveté, inox 18/8 ; 2 pivots d'articulation, rivetés inox 18/10.
Variante GE.1001 E est équipé d'une patte d'accrochage de 70 mm renforcée (en inox).
Variante GE.1001 F est équipé d'une patte d'accrochage de 70 mm trempée.
Variante GE.1001 G est équipé d'une patte d'accrochage de 60 mm renforcée (en inox).
Sur demande, possibilité d'équiper cette grenouillère de pattes d'accrochage de différentes longueurs.
Lorsque la grenouillère est ouverte, la patte d'accrochage se rabat entièrement dans le levier, évitant ainsi tout risque de détérioration.
Très grande résistance aux efforts de traction.
Possibilité de plombage.
Fermeture et ouverture aisées malgré de fortes tensions.
Spécialement conèue pour accrochage en gorge.
Montage extérieur sur la patte de fixation.

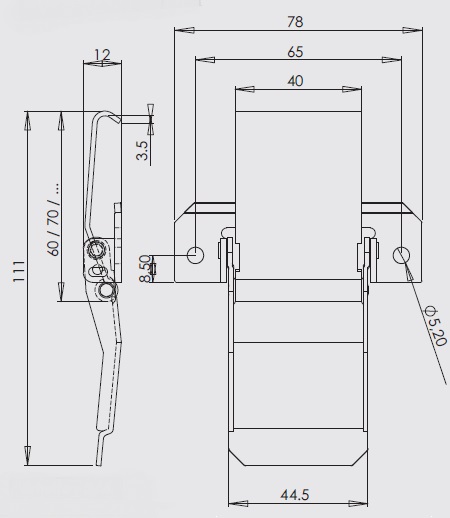

Cote approximative de montage : X= 48,5 mm pour une tension d'environ 250 daN.
Tension maxi en utilisation : 350 daN.
Crochet utilisable : Modèle AC.160 ZB ou AC 181.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous10,000GE.1001-ZB
Acier zingage bichromaté avec trous10,000GE.1001-FZB
Inox 18/8 brut avec trous10,000GE.1001-EIB
Inox 18/8 brut avec trous10,000GE.1001-GIB
Inox 18/8 polissage avec trous10,000GE.1001-GIP*
* Articles fabriqués sur demande
