Grenouillère Elastique SAV à patte d'accrochage rabattable

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage rabattable
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm, dont 2 à l'extérieur ou non percés pour soudure.
Patte d'accrochage : roulée sur l'axe, acier trempé 15/10e. (Renforcée quand elle est en inox).
éléments d'assemblage : 1 axe Ø ; 4 mm, riveté en inox 18/8 ; 2 pivots d'articulation rivetés en inox 18/10.
Variante GE.1085 F Patte d'accrochage de 60 mm (Acier).
Variante GE.1085 G Patte d'accrochage de 60 mm renforcée (Inox).
Lorsque la grenouillère est ouverte, la patte d'accrochage se rabat entièrement dans le levier, évitant ainsi tout risque de détérioration.
Rapport résistance/ encombrement très performant.
Possibilité de plombage.
Fermeture et ouverture aisées.
Spécialement conèue pour accrochage en gorge, large surface d'appui de la patte d'accrochage.
Montage facilité grÔce à la fixation extérieure.

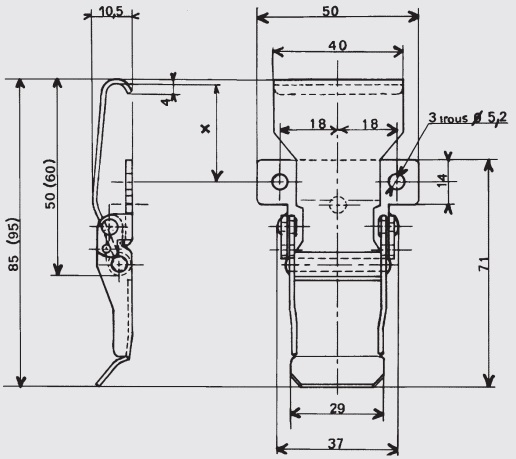

Cote approximative de montage : X= 32,3 mm pour une tension d'environ 120 daN.
Tension maxi en utilisation : 160 daN.
Résistance maxi : 250 daN.
Crochet utilisable : Modèle AC.160 ou AC 171.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierdécapésans trou6,501GE.1085-ABR*
Acierzingage bichromatéavec trous6,400GE.1085-ZB
Acierzingage blancavec trous6,400GE.1085-ZI*
Inox 18/8brutavec trous6,400GE.1085-EIB
* Articles fabriqués sur demande
