Description Fiche technique Complément
Levier : inversé, métal de 15/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm.
Patte d'accrochage : roulée sur axe, acier trempé ou inox.
Eléments d'assemblage : 1axe Ø ; 4 mm, riveté, inox 18/8 ; 2 pivots d'articulation, rivetés inox 18/10.
Variante GE.40-E est équipée d'une patte d'accrochage de 70 mm renforcée (en inox).
Variante GE.40-F est équipée d'une patte d'accrochage de 70 mm trempée.
Variante GE.40-G est équipée d'une patte d'accrochage de 60 mm renforcée (en inox).
Sur demande, possibilité d'équiper cette grenouillère de pattes d'accrochage de différentes longueurs.
Lorsque la grenouillère est ouverte, la patte d'accrochage se rabat entièrement dans le levier, évitant ainsi tout risque de détérioration.
Très grande résistance aux efforts de traction.
Possibilité de plombage.
Fermeture et ouverture aisées malgré de fortes tensions.
Spécialement conèue pour accrochage en gorge.

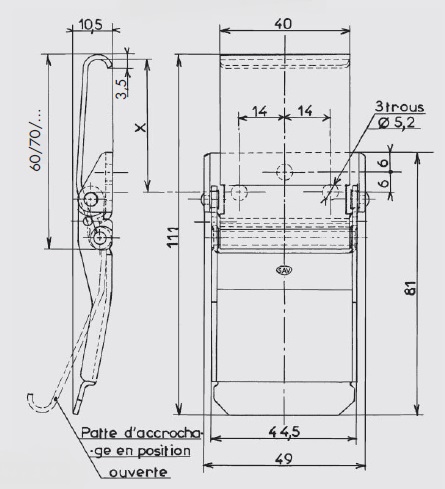

Cote approximative de montage : X= 42,1 mm pour une tension d'environ 250 daN.
Tension maxi en utilisation : 350 daN.
Crochets utilisables : Modèle AC.160 ZB ou AC 181.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous9,000GE.40-ZB*
Acierzingage blancavec trous9,000GE.40-ZI
Acier zingage bichromaté avec trous9,900GE.40-FZB*
Acier zingage blancavec trous9,900GE.40-FZI
Inox 18/8 brutavec trous9,900GE.40-EIB
Inox 18/8 brutavec trous 9,000GE.40-GIB
Inox 18/8 polissageavec trous 9,000GE.40-GIP*
* Articles fabriqués sur demande
