Grenouillère Elastique SAV à patte d'accrochage rabattable

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage rabattable
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 2
Description Fiche technique Complément
Levier : métal de 15/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø ; 5,2 mm.
Patte d'accrochage : roulée sur axe, acier trempé de 15/10e. (Renforcée quand elle est en inox).
Elements d'assemblage : 1 axe Ø ; 4 mm, riveté, inox 18/8 ; 2 pivots d'articulation rivetés en inox 18/8.
Variante
Le modèle GE.85 FZB est équipé d'une patte d'accrochage de 60 mm.
Le modèle GE.85 GIB est équipé d'une patte d'accrochage en inox de 60 mm renforcée.
Lorsque la grenouillère est ouverte, la patte d'accrochage se rabat entièrement dans le levier, évitant ainsi tout risque de détérioration.
Modèle de dimensions réduites permettant une grande résistance à la traction.
Possibilité de plombage
Fermeture et ouverture aisées.
Possibilité d'équiper cette grenouillère de pattes d'accrochage de longueurs différentes.
Spécialement conèue pour accrochage en gorge, large surface d'appui de la patte d'accrochage.

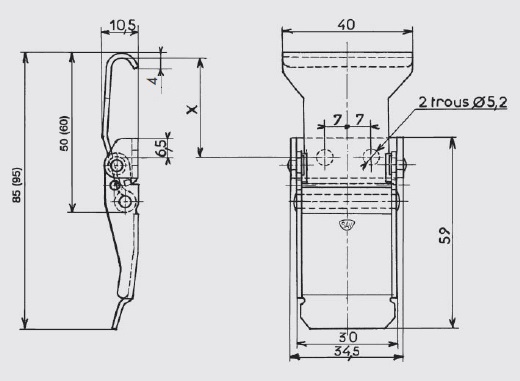

Cote approximative de montage : X= 32 mm pour une tension d'environ 120 daN.
Tension maxi en utilisation : 160 daN.
Résistance maxi : 250 daN.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous5,700GE.85-ZB*
Acierzingage blancavec trous5,700GE.85-ZI
Inox 18/8brutavec trous5,700GE.85-EIB
Acierzingage bichromatéavec trous5,800GE.85-FZB*
Inox 18/8brutavec trous5,800GE.85-GIB*
* Articles fabriqués sur demande
