Grenouillère Elastique SAV à patte d'accrochage rabattable

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à patte d'accrochage rabattable
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Patte D'accrochage Rabattable 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 25/10e, 4 trous de Ø ; 5 mm.
Patte d'accrochage : nervurée acier trempé en inox de 25/10e.
Basculeur : acier 20/10e équipé d'un ressort de rappel.
Elements d'assemblage : 2 axes de Ø ; 5 mm en inox rivetés.
1 axe de basculeur Ø ; 2,5 mm en inox.
Rabattage complet de la patte d'accrochage le long du levier.
Très grande résistance à la traction.
Verrouillage du levier pour éviter une ouverture accidentelle.
Modèle conèu pour accrochage en gorge.
Grande résistance aux vibrations et aux chocs.
Possibilité de plombage.
Large surface d'appui de la patte d'accrochage.

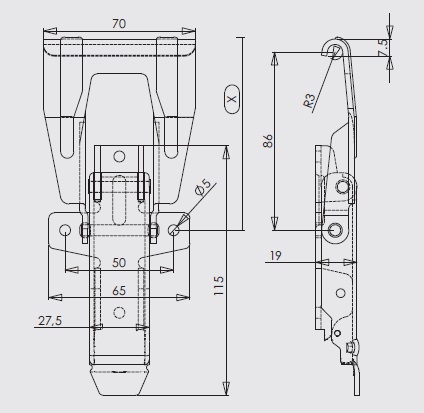

Cote approximative de montage : avec le crochet AC.178 : X= 90 mm pour une tension d'environ 300 daN.
Tension maxi en utilisation : 350 daN.
Tension maxi avant déformation : 450 daN.
Crochet standard : Modèle AC.178
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous25,400GE.1000-ZB*
Acier zingage blancavec trous25,400GE.1000-ZI*
Inox 18/8 brut avec trous25,400GE.1000-IB
* Articles fabriqués sur demande
