Grenouillère Elastique SAV à verrouillage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV à verrouillage
  • Grenouillères Elastiques Grenouillère Elastique Sav à Verrouillage 1
  • Grenouillères Elastiques Grenouillère Elastique Sav à Verrouillage 2

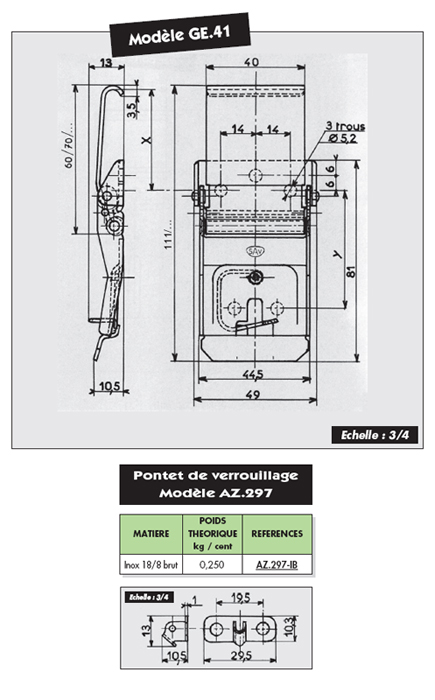

Description Fiche technique Complément
Levier : inversé, métal de 15/10e
Patte de fixation : métal de 20/10e, 3 trous de Ø ; 5,2 mm.
Patte d'accrochage : roulée sur l'axe, acier trempé ou inox (renforcé si inox).
Ressort de verrouillage : corde à piano de 14/10e en inox 18/8.
Eléments d'assemblage : 1axe Ø ; 4 mm, riveté, inox 18/8 ; 2 pivots d'articulation, rivetés inox 18/10 ; 1 rivet foré Ø ; 3 en inox F17.
Pontet de verrouillage : inox 18/8 de 10/10e, 2 trous &slash ; 5,2 mm (à commander à part).
Verrouillage intégral de la grenouillère en position fermée
Interchangeable avec modèle GE-40.
Très grande résistance aux efforts de traction.
Possibilité de plombage.
Sur demande, possibilité d'équiper cette grenouillère de pattes d'accrochage de différentes longueurs.
Faible encombrement en épaisseur.
Fermeture et ouverture aisées malgré de fortes tensions.
Spécialement conèue pour accrochage en gorge.
Cote approximative de montage : X= 42,1 mm pour une tension d'environ 250 daN.
Tension maxi en utilisation : 350 daN.
Crochets utilisables : Modèle AC.160 ZB ou AC 181.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Variante GE.41-E est équipée d'une patte d'accrochage de 70 mm renforcée (en inox).
Variante GE.41-F est équipée d'une patte d'accrochage de 70 mm trempée.
Variante GE.41-G est équipée d'une patte d'accrochage de 60 mm renforcée (en inox).
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous8,600GE.41-ZB*
Acierzingage blancavec trous8,600GE.41-ZI
Acier zingage bichromaté avec trous9,500GE.41-FZB*
Acier zingage blancavec trous9,500GE.41-FZI
Inox 18/8 brutavec trous9,500GE.41-EIB
Inox 18/8 brutavec trous 8,600GE.41-GIB
* Articles fabriqués sur demande
