Grenouillère Elastique SAV

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV
  • Grenouillères Elastiques Grenouillère Elastique Sav 1
  • Grenouillères Elastiques Grenouillère Elastique Sav 2
Description Fiche technique Complément
Levier : métal de 15/10e
Patte de fixation : métal de 15/10e, 4 trous de Ø ; 4,2 mm.
Patte d'accrochage : acier trempé de 15/10e (ou inox).
Biellette : métal de 15/10e
Elements d'assemblage : 3 axes Ø ; 3 mm en inox 18/8.
Modèle à mouvement inversé.
Ouverture et fermeture très aisées.
Modèle extra-plat.
Bonne résistance aux efforts de traction, compte tenu des dimensions.
Grande souplesse de positionnement.
En position ouverte, l'ensemble de la grenouillère se rabat entièrement, évitant ainsi tout risque de détérioration.
Esthétique agréable.

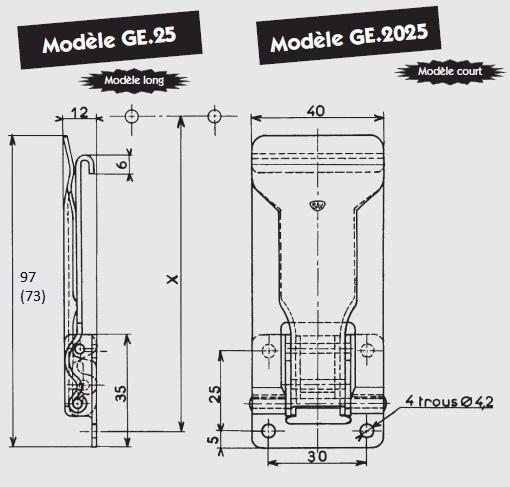

Cote approximative de montage avec le crochet AC.168 : X= 71,3 mm pour une tension d'environ 100 daN.
Tension maxi en utilisation : 130 daN.
Crochets standards : Modèle AC.168.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acierzingage bichromatéavec trous6,100GE.2025-ZB*
Acierzingage blancavec trous6,100GE.2025-ZI*
Inox 18/8brutavec trous6,150GE.2025-IB*
* Articles fabriqués sur demande
