Grenouillère Elastique SAV de faible épaisseur

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV de faible épaisseur
  • Grenouillères Elastiques Grenouillère Elastique Sav De Faible épaisseur 1
  • Grenouillères Elastiques Grenouillère Elastique Sav De Faible épaisseur 2
Description Fiche technique Complément
Levier : métal de 10/10e.
Patte de fixation : métal de 15/10e, 2 trous de Ø ; 5,2 mm.
Patte d'accrochage : roulée sur axe, acier trempé 10/10e. (Renforcée quand elle est en inox).
Elément d'assemblage : 1 axe Ø ; 4 mm, riveté inox 18/8 ; 2 pivots d'articulation rivetés en inox 18/8.
Lorsque la grenouillère est ouverte, la patte d'accrochage se rabat entièrement dans le levier, évitant ainsi tout risque de détérioration.
Modèle de dimensions réduites permettant une grande résistance à la traction.
Possibilité de plombage.
Fermeture et ouvertures aisées.
Possibilité d'équiper cette grenouillère de pattes d'accrochage de longueurs différentes.
Spécialement conèue pour accrochage en gorge, large surface d'appui de la patte d'accrochage.

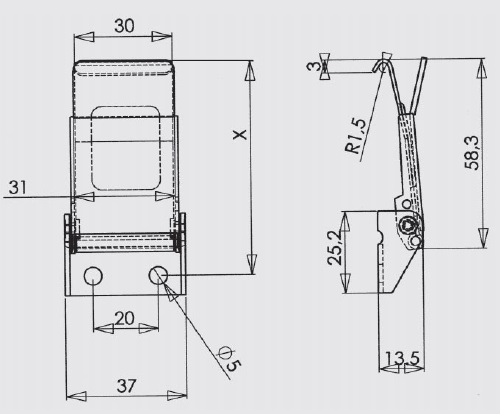

Cote approximative de montage : X= 65 mm pour une tension d'environ 50 daN.
Tension maxi en utilisation : 160 daN.
Résistance maxi : 250 daN
Crochet standard : Modèle AC. 179
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous5,700GE.1025-ZB*
Acier zingage blancavec trous5,700GE.1025-ZI*
Inox 18/8 brut avec trous5,700GE.1025-IB
Inox 18/8 polissage avec trous5,700GE.1025-IP*
* Articles fabriqués sur demande
