Grenouillère Elastique SAV sur platine emboutie

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV sur platine emboutie
  • Grenouillères Elastiques Grenouillère Elastique Sav Sur Platine Emboutie 1
  • Grenouillères Elastiques Grenouillère Elastique Sav Sur Platine Emboutie 2
Description Fiche technique Complément
Grenouillère identique aux modèles GE.40

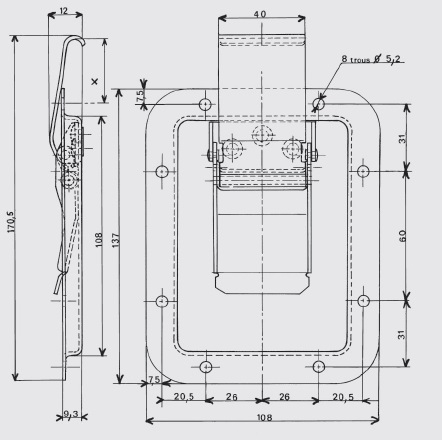

Platine emboutie : métal de 12/10e, 8 trous de Ø ; 5,2 mm.
Assemblage de la grenouillère sur la platine par 3 rivets Aluminium.
En variante GE.1041 : ce type de grenouillère peut être équipé du même verrouillage que le modèle GE.41 avec pontet AZ 297IB.
Mêmes caractéristiques que les modèles GE.40.
Cote approximative de montage : X= 33 mm pour une tension d'environ 250 daN.
Tension maxi en utilisation : 350 daN.
Résistance maxi : 500 daN
Crochet utilisable : Modèle AC. 1160
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous21,900GE.1040-FZB*
Acier zingage blancavec trous21,900GE.1040-FZI
Inox 18/8 brut avec trous21,800GE.1040-EIB*
* Articles fabriqués sur demande
