Grenouillère Elastique SAV sur platine emboutie avec verrouillage

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Elastiques / Grenouillère Elastique SAV sur platine emboutie avec verrouillage
  • Grenouillères Elastiques Grenouillère Elastique Sav Sur Platine Emboutie Avec Verrouillage 1
  • Grenouillères Elastiques Grenouillère Elastique Sav Sur Platine Emboutie Avec Verrouillage 2
Description Fiche technique Complément
Grenouillère identique aux modèles GE.41

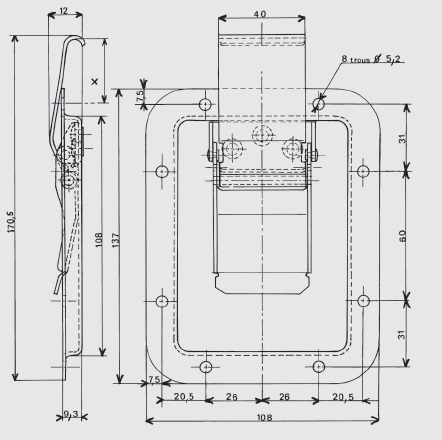

Platine emboutie : métal de 12/10e, 8 trous de Ø ; 5,2 mm.
Assemblage de la grenouillère sur la platine par 3 rivets Aluminium.
Ce type de grenouillère est équipé du même verrouillage que le modèle GE.41 avec pontet AZ 297IB.
Mêmes caractéristiques que les modèles GE.41.
Cote approximative de montage : X= 33 mm pour une tension d'environ 250 daN.
Tension maxi en utilisation : 350 daN.
Résistance maxi : 500 daN
Crochet utilisable : Modèle AC. 1160
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT		REFERENCES
Acier zingage bichromaté avec trous21,900GE.1041-FZB*
Inox 18/8 brut avec trous21,800GE.1041-EIB*
* Articles fabriqués sur demande
