Grenouillère Réglable SAV à Biellettes

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Réglables / Grenouillère Réglable SAV à Biellettes
  • Grenouillères Réglables Grenouillère Réglable Sav à Biellettes 1
  • Grenouillères Réglables Grenouillère Réglable Sav à Biellettes 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Pattes de fixation : métal de 20/10e, 3 trous de Ø 5 mm.
Biellette latérales : métal de 20/10e.
Verrouillage : par poussoir de 15/10e.
Vis de réglage : M5.
Eléments d'assemblage : axes inox rivetés de Ø 3 mm et Ø 5 mm entretoises Ø 5 mm.
Réglage de la longueur d'accrochage.
Réglage très précis par une vis sous le levier.
Blocage du levier en position fermée.
Grande résistances aux vibrations.
Possibilité de plombage.

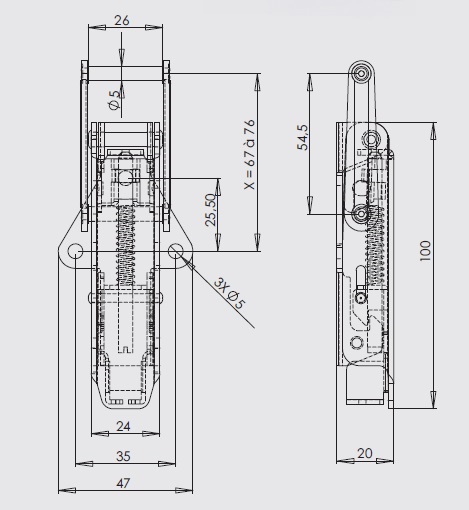

La cote X varie entre 67 mm et 76 mm pour une tension d'environ 200 daN.
Tension maxi d'utilisation : 300 daN.
Course de réglage = 9 mm.
Crochet standard : Modèle AC.122
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzingage bichromatéavec trous19,000GR.2004-ZB*
Acierzingage blancavec trous19,000GR.2004-ZI
Inox 18/8brutavec trous19,000GR.2004-IB
* Articles fabriqués sur demande
