Grenouillère Réglable SAV à Crosse

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Réglables / Grenouillère Réglable SAV à Crosse
  • Grenouillères Réglables Grenouillère Réglable Sav à Crosse 1
  • Grenouillères Réglables Grenouillère Réglable Sav à Crosse 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Etrier de réglage : soudé après planage, métal de 15/10e.
Tirant Fileté : crosse matricée, filetage Ø M6.
Ressort de verrouillage : feuillard écroui de 12/10e.
Plot de verrouillage : riveté, inox 18/8.
Eléments de réglage : 1 écrou HU6 en acier ; 1 frein d'écrou en acier de 6/10e ; 1 écrou moleté Ø M6 en acier ; 1 rondelle éventail AZ Ø 6 en acier.
Eléments d'assemblage : 1 axe de Ø 4 mm riveté en inox, 1 rivet Ø 3 mm inox 18/8 ; 1 axe Ø 5 mm, riveté, inox 18/8.
Très grande robustesse.
Verrouillage du levier sur la patte de fixation d'o¨ très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Réglage de la tension en cours d'utilisation, permet de compenser l'affaiblissement des joints d'étanchéité.
Déréglage accidentel impossible.
Très grande souplesse de positionnement.

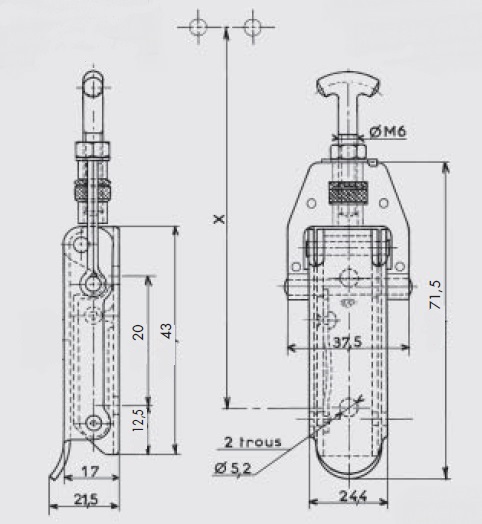

La cote X varie entre 87 mm et 96 mm.
Tension maxi avant déformation : 550 daN.
Course de réglage = 8 mm.
Crochet standard : Modèle AC.153
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzinguage bichromatéavec trous10,200GR.2055-ZB*
Acierzinguage blancavec trous10,200GR.2055-ZI*
Inox 18/8brutavec trous10,200GR.2055-IB*
* Articles fabriqués sur demande
