Grenouillère Réglable SAV à Crosse

Accueil / Catalogue / Grenouillères Métalliques / Crochets / Contreplaques / Grenouillères Réglables / Grenouillère Réglable SAV à Crosse
  • Grenouillères Réglables Grenouillère Réglable Sav à Crosse 1
  • Grenouillères Réglables Grenouillère Réglable Sav à Crosse 2
Description Fiche technique Complément
Levier : métal de 30/10e.
Pattes de fixation : métal de 30/10e, 4 trous de Ø 6,2 mm.
Etrier de réglage : soudé, métal de 25/10e.
Tirant fileté : matricé ; filetage de Ø M10
Eléments d'assemblage : 1 axe décolleté Ø 8 ; 2 circlips extérieurs ; 2 pivots d'articulation en inox 18/8.
Pour modèle GR.99 seulement : 1 axe décolleté Ø 8 ; 2 circlips extérieurs ; 1 ressort de traction en corde à piano de 40/10e.
Modèle haut de gamme alliant une robustesse exceptionnelle à une conception économique.
Possibilité de plombage ou de verrouillage du levier en position fermée par une épingle de retenue (à commander séparément).
Réglage de la tension en cours d'utilisation permettant de compenser l'affaiblissement des joints d'étanchéité.
Déréglage accidentel impossible.
Très grande souplesse de positionnement.
Le modèle GR.99 est particulièrement recommandé en cas de montages rigides avec tolérances larges.

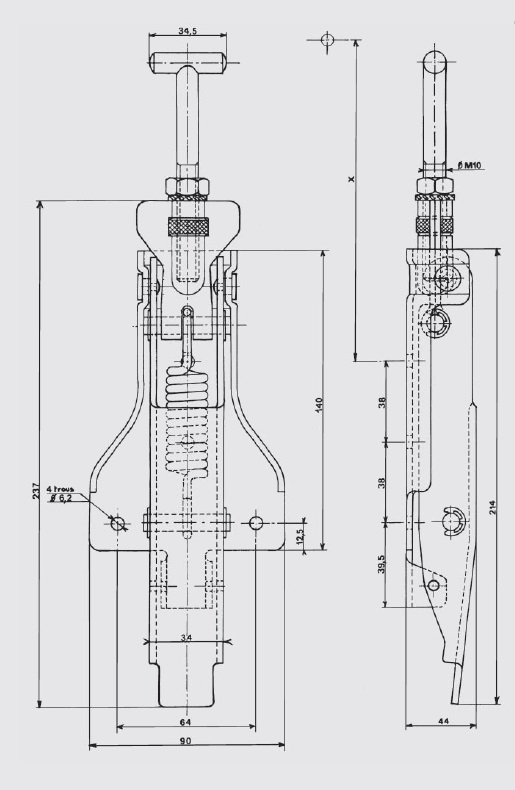

La cote X varie entre 168 mm et 186 mm
La tension maxi en utilisation : 1200 daN.
Tension maxi avant déformation : 1900 daN.
Course de réglage = 18 mm.
Crochet standard : Modèle AC.173
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THEORIQUE kg/cent		REFERENCES
Acierzingage bichromatéavec trous81,700GR.99-ZB*
Acierzingage blancavec trous81,700GR.99-ZI
Inox 18/8brutavec trous81,700GR.99-IB
* Articles fabriqués sur demande
