Levier : métal de 15/10e.
Patte de fixation : nervurée, métal de 20/10e, 3 trous de Ø 4,2mm.
Chape de réglage : soudée, métal de 15/10e.
Vis de tirage : très haute résistance. TH5 X 30, prisonnière dans la patte d'accrochage.
Patte d'accrochage : nervurée, acier trempé ou inox 18/8 de 15/10e, contre-plaque soudée.
Eléments de réglage : 1 écrou HU5 en acier ou inox 18/8 ; 1 frein d'écrou en acier ou inox 18/8 de 6/10e ; 1 écrou moleté Ø M5 en acier ou inox 18/8 ; 1 rondelle éventail AZ Ø 5 en acier ou inox 18/8.
Manette : inox 18/8 de 12/10e dans tous les cas.
Contre-partie de la manette : inox 18/8 de 12/10e dans tous les cas.
Ressort de rappel : compression, corde à piano inox de 5,5/10e.
Eléments d'assemblage : 1 axe de Ø 3 mm riveté, en inox 18/8 haute résistance ; 2 pivots d'articulation, rivetés, en inox 18/8, 1 rivet foré inox Ø 3 mm.
Très bon aspect esthétique.
Très grande résistance à la traction compte tenu de l'encombrement.
Réglage de la tension en cours d'utilisation, permet de compenser l'affaiblissement des joints d'étanchéité, ou un défaut de positionnement. Réglage très précis.
Déréglage accidentel impossible.
Très large tolérances de positionnement.
Verrouillage intégral en position fermée.
Manoeuvres aisées de la manette de déverrouillage.
Possibilité de plombage.
Manoeuvre très aisée, compte tenu des efforts de traction possibles.
En position ouverte, la grenouillère se rabat entièrement évitant ainsi toute détérioration accidentelle.
Modèle conèu pour accrochage en gorge.

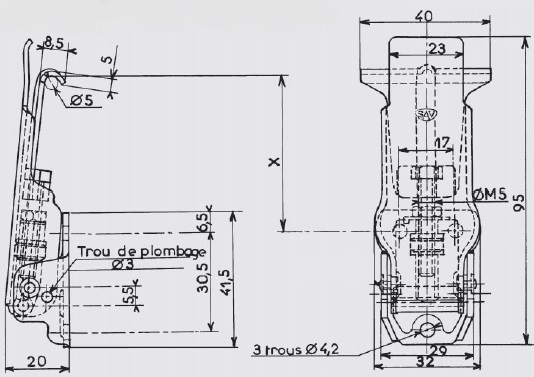

La cote X varie entre 47,3 mm et 56,2 mm.
La tension maxi en utilisation : 300 daN.
Tension maxi avant déformation : 400 daN.
Course de réglage = 9 mm.
Course de débatement = 12 mm.
Crochet utilisable : Modèle AC.160
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
