Description
Fiche technique
Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Etrier de réglage : emboutie, métal de 20/10e.
Patte d'accrochage ; nervurée, acier de 20/10e, trempé.
Contre-partie de la patte d'accrochage : soudée sur la patte d'accrochage , métal de 20/10e.
Ressort de verrouillage : feuillard écroui de 12/10e.
Plot de verrouillage : riveté, inox 18/8 dans tous les cas.
Eléments de réglage : 1 vis M6 x 30 en acier R. 80 sertie sur étrier de réglage ; 1 écrou HU 6 en acier ; 1 frein d'écrou en acier de 6/10e ; 1 écrou moleté Ø M6 en acier ; 1 rondelle éventail AZ Ø 6 en acier.
Eléments d'assemblage : 1 axe de Ø 4 mm riveté en inox, 1 rivet Ø 3 x 4 mm inox 18/8 ; 1 axe Ø 5 mm, riveté, inox 18/8.
Très grande robustesse.
Verrouillage du levier sur la patte de fixation d'o¨ très grande résistance aux vibrations et aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Réglage de la tension en cours d'utilisation, permet de compenser l'affaiblissement des joints d'étanchéité.
Déréglage accidentel impossible.
Conçu spécialement pour accrochage en gorge.
Sur demande, possibilité d'équiper cette grenouillère de patte d'accrochage de différentes longueurs (2 longueurs sont disponibles en stock).

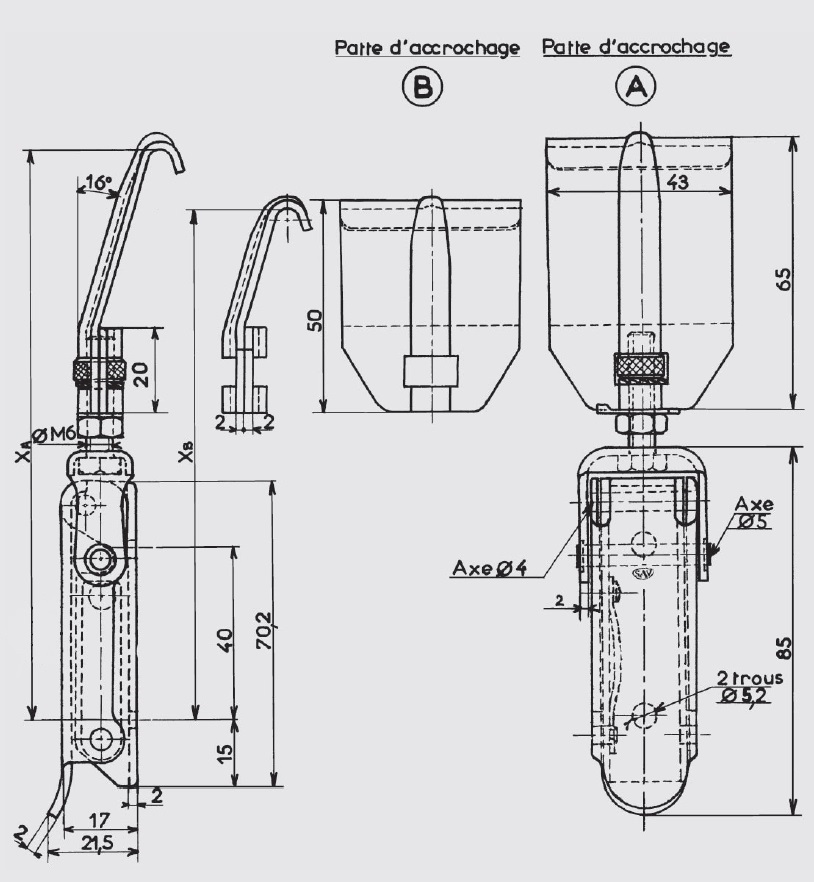

La cote XA varie entre 135 mm et 146 mm.
La cote XB varie entre 118 mm et 129 mm.
La tension maxi en utilisation : 250 daN.
Tension maxi avant déformation : 600 daN.
Course de débattement = 18 mm.
Crochet utilisable : Modèle AC.151
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
